Pada sistem flow measurement menggunakan orifice plate, drain hole merupakan lubang kecil yang dapat digunakan pada aplikasi tertentu untuk membantu mengeluarkan liquid atau condensate yang terakumulasi pada bagian bawah pipeline.

Sekilas, drain hole terlihat seperti fitur sederhana. Namun karena ukurannya relatif kecil dan berada langsung pada primary flow element, masalah seperti plugging dapat berdampak pada kondisi aliran dan akhirnya mempengaruhi pengukuran differential pressure (DP).

Masalahnya sering tidak berhenti pada lubang yang tersumbat.

Jika drain hole tidak lagi dapat menjalankan fungsinya, liquid yang terbawa oleh gas dapat tertahan di sekitar orifice. Kondisi ini berpotensi mengubah kondisi hidraulik di area pengukuran dan membuat indikasi flow menjadi tidak sesuai dengan kondisi proses.

Karena itu, ketika flow reading mulai aneh pada gas service, drain hole dan kemungkinan liquid accumulation perlu masuk dalam daftar pemeriksaan.

Apa Fungsi Drain Hole pada Orifice Plate?

Orifice plate bekerja dengan membuat restriction pada pipeline. Perubahan kecepatan dan tekanan akibat restriction tersebut digunakan untuk menghasilkan differential pressure yang kemudian diukur oleh DP transmitter.

Secara sederhana:

Gas flow → Orifice plate → Differential pressure → DP transmitter → Flow calculation

Pada gas service tertentu, gas dapat membawa condensate atau liquid.

Karena pengaruh gravitasi, liquid cenderung bergerak menuju bagian bawah pipeline. Jika liquid tertahan di sekitar orifice plate, kondisi tersebut dapat mengganggu kondisi pengukuran.

Drain hole memberikan jalur kecil bagi liquid tersebut untuk keluar.

Untuk konfigurasi horizontal tertentu, manufacturer seperti Endress+Hauser menjelaskan penggunaan drain hole pada gas dengan kemungkinan pembentukan condensate, sedangkan vent hole digunakan pada liquid service ketika gas perlu dikeluarkan. (BDIH Download)

Jadi fungsi drain hole dapat diringkas sebagai:

Membantu mencegah liquid atau condensate terakumulasi di sekitar orifice pada aplikasi yang sesuai.

Mengapa Drain Hole Bisa Tersumbat?

Drain hole mempunyai diameter yang jauh lebih kecil daripada diameter pipeline. Karena itu, material yang mungkin tidak bermasalah pada main pipe dapat menjadi masalah serius pada lubang kecil tersebut.

Beberapa penyebab yang umum antara lain:

1. Dirt atau Partikel Padat

Gas atau fluida proses dapat membawa:

• debu,
• rust particle,
• scale,
• corrosion product,
• atau partikel dari upstream equipment.

Ketika material tersebut mencapai area drain hole, sebagian dapat tertahan pada opening.

2. Scale

Pada proses tertentu, mineral atau material terlarut dapat membentuk deposit pada permukaan logam.

Deposit awal yang kecil dapat berkembang secara bertahap hingga diameter efektif drain hole semakin mengecil.

Akibatnya:

Deposit → opening mengecil → kemampuan drain berkurang → liquid accumulation meningkat

3. Wax atau Hydrocarbon Deposit

Pada hydrocarbon service tertentu, wax atau heavy hydrocarbon dapat menempel pada permukaan dan membentuk deposit.

Masalah ini menjadi lebih mungkin apabila kondisi temperatur proses memungkinkan terbentuknya deposit.

Karena itu, troubleshooting tidak cukup hanya melihat orifice plate. Engineer juga perlu memahami karakteristik fluida dan kondisi proses.

4. Sludge atau Material Lengket

Pada service yang mengandung material kental atau kontaminan, drain hole dapat mengalami plugging lebih cepat.

Hal ini menjadi salah satu alasan mengapa drain hole tidak dapat dianggap sebagai solusi universal untuk semua jenis fluida.

5. Korosi

Produk korosi dapat terbawa oleh aliran dan kemudian menumpuk pada opening kecil.

Selain plugging, korosi juga dapat mengubah kondisi geometrik orifice plate.

Padahal geometri primary element merupakan bagian penting dalam flow measurement.

Apa Dampaknya Jika Drain Hole Tersumbat?

Dampak utama bukan sekadar “air tidak bisa keluar”.

Urutan masalahnya dapat digambarkan sebagai berikut:

Drain hole tersumbat
↓
Liquid tidak dapat keluar dengan baik
↓
Liquid/condensate terakumulasi
↓
Kondisi aliran di sekitar orifice berubah
↓
Pressure distribution dapat berubah
↓
Differential pressure yang terukur dapat terpengaruh
↓
Flow indication berpotensi mengalami error

Dengan kata lain, masalah mekanis yang terlihat kecil pada orifice plate dapat berkembang menjadi measurement problem pada control room.

Bagaimana Liquid Accumulation Mengganggu Flow Measurement?

Untuk memahami masalah ini, lihat hubungan antara primary element dan transmitter.

Pada kondisi normal:

              DP TRANSMITTER
                 ┌───────┐
          HP ───►│  ΔP   │◄─── LP
                 └───────┘
                   ▲   ▲
                   │   │
                impulse lines
                   │   │
        ┌──────────┴───┴──────────┐
 GAS →  │      ORIFICE PLATE      │  → GAS
        │             ○           │
        │        main bore        │
        └─────────────────────────┘

DP transmitter mengukur:

ΔP=PHP−PLP

Nilai differential pressure tersebut kemudian digunakan oleh flow calculation.

Jika terdapat liquid accumulation di sekitar orifice, kondisi yang diasumsikan dalam measurement system dapat berubah.

Itulah sebabnya flow reading yang salah tidak selalu berarti DP transmitter rusak.

Masalah bisa berasal dari primary element atau kondisi piping.

Apakah Drain Hole Tersumbat Selalu Menyebabkan Flow Reading Tinggi?

Tidak bisa disimpulkan secara universal.

Ini kesalahan troubleshooting yang cukup umum.

Ketika flow indication menunjukkan nilai yang tidak sesuai, operator kadang langsung menyimpulkan:

“Drain hole mampet, berarti flow pasti terbaca lebih tinggi.”

Padahal arah dan besarnya error bergantung pada konfigurasi sistem, distribusi tekanan, lokasi tapping, kondisi liquid accumulation, serta kondisi proses.

Karena itu, diagnosis yang benar harus menggunakan pendekatan:

Gejala → Kemungkinan penyebab → Pemeriksaan → Corrective Action

Bukan:

Gejala → langsung ganti transmitter.

Gejala Drain Hole Mengalami Plugging

Tidak semua plugging akan langsung terlihat dari control room.

Beberapa indikasi yang dapat muncul adalah:

Flow reading tidak sesuai dengan kondisi proses

Misalnya operator mengetahui bahwa kondisi operasi relatif stabil, tetapi flow indication berubah secara tidak wajar.

Reading menjadi tidak stabil

Flow indication dapat menunjukkan fluktuasi yang tidak sejalan dengan perubahan proses.

Namun, perlu diingat bahwa proses yang memang fluktuatif juga dapat menghasilkan gejala yang sama.

Karena itu, jangan langsung menyalahkan drain hole.

Perbedaan dengan reference measurement

Jika tersedia flow measurement lain atau metode verifikasi independen, perbandingan dapat membantu menentukan apakah masalah berasal dari measurement system.

DP berubah tanpa perubahan proses yang jelas

Jika process pressure dan kondisi operasi relatif stabil tetapi ΔP berubah secara tidak wajar, pemeriksaan terhadap primary element dan impulse system layak dilakukan.

Troubleshooting Drain Hole Orifice Plate Tersumbat

Gejala: Flow Reading Tidak Sesuai

Kemungkinan Penyebab

• drain hole tersumbat,
• liquid accumulation,
• impulse line tersumbat,
• leakage pada impulse line,
• pressure tapping bermasalah,
• orifice plate salah orientasi,
• kondisi proses berubah,
• DP transmitter mengalami masalah.

Pemeriksaan

1. Verifikasi actual process condition.
2. Bandingkan dengan pressure dan flow indication lain jika tersedia.
3. Periksa kondisi DP transmitter.
4. Periksa HP dan LP impulse line.
5. Periksa kemungkinan liquid accumulation.
6. Jika kondisi keselamatan dan prosedur memungkinkan, inspeksi orifice plate.
7. Periksa kondisi drain hole terhadap kemungkinan plugging.

Corrective Action

Tindakan bergantung pada hasil pemeriksaan.

Jika ditemukan plugging, pembersihan atau penggantian komponen dilakukan sesuai prosedur plant dan rekomendasi manufacturer.

Jangan membersihkan orifice plate pada kondisi bertekanan atau berbahaya tanpa prosedur isolasi, depressurization, dan izin kerja yang sesuai.

Gejala: DP Transmitter Tidak Stabil

Kemungkinan Penyebab

• proses memang berubah,
• intermittent condensate,
• liquid accumulation,
• impulse line partially blocked,
• gas/liquid pocket,
• leakage,
• transmitter problem.

Pemeriksaan

Pisahkan antara:

Process problem

dan

Measurement system problem.

Salah satu cara pendekatan adalah melihat apakah parameter proses lain juga menunjukkan fluktuasi yang sama.

Jika hanya flow/DP indication yang berfluktuasi sementara parameter proses lain stabil, measurement system perlu diperiksa lebih lanjut.

Gejala: Drain Hole Berulang Kali Tersumbat

Jika drain hole sudah dibersihkan tetapi kembali tersumbat, jangan hanya mengulangi pekerjaan cleaning.

Cari penyebab dasarnya.

Periksa:

• kualitas/kebersihan fluida,
• corrosion product dari upstream,
• kemungkinan scale,
• wax,
• sludge,
• solid particle,
• temperatur proses,
• kemungkinan condensate,
• dan desain primary element.

Masalah berulang biasanya menunjukkan bahwa root cause belum diselesaikan.

Apakah Drain Hole Boleh Dibersihkan dengan Kawat?

Secara praktis, teknisi mungkin tergoda menggunakan kawat atau benda kecil untuk membuka lubang.

Tetapi pendekatan ini perlu hati-hati.

Orifice plate adalah precision primary element. Perubahan kecil pada geometri tertentu dapat mempengaruhi karakteristik pengukuran.

Karena itu, metode cleaning harus mengikuti prosedur maintenance yang berlaku dan mempertimbangkan material serta desain plate.

Jangan memperbesar drain hole dengan cara:

• mengebor ulang,
• mengikir,
• memperbesar opening,
• atau melakukan machining tanpa engineering approval.

Tujuannya bukan hanya membuat lubang kembali terbuka.

Geometri primary element harus tetap sesuai dengan desain measurement.

Jangan Langsung Memperbesar Drain Hole

Ini salah satu kesalahan troubleshooting yang perlu dihindari.

Misalnya ditemukan:

“Lubangnya terlalu kecil dan gampang mampet.”

Solusi yang terlihat sederhana adalah memperbesar lubang.

Namun, drain hole merupakan bagian dari konfigurasi orifice plate. Penambahan flow path dapat mempengaruhi karakteristik measurement.

Karena itu:

Plugging problem ≠ otomatis harus memperbesar drain hole.

Evaluasi terlebih dahulu:

• process fluid,
• particle loading,
• condensate,
• required accuracy,
• orifice geometry,
• applicable standard,
• flow calculation,
• dan manufacturer recommendation.

ISO 5167-2:2022 menetapkan geometri serta kondisi penggunaan orifice plate dalam sistem pengukuran differential pressure dan berlaku pada scope tertentu, termasuk conduit yang penuh dan fluida yang dapat dianggap single phase. (ISO)

Bagaimana Mencegah Drain Hole Tersumbat?

Pencegahan lebih baik daripada menunggu flow measurement mengalami masalah.

1. Evaluasi Kebersihan Fluida

Ketahui apakah gas membawa:

• solid,
• liquid,
• corrosion product,
• wax,
• atau contaminant lainnya.

2. Perhatikan Kondisi Upstream

Jika material yang menyumbat berasal dari upstream, membersihkan drain hole saja tidak menyelesaikan masalah.

Perlu dicari sumber kontaminasinya.

3. Monitor Condensate

Pada gas service, perubahan temperatur dapat berhubungan dengan pembentukan condensate.

Karena drain hole ditujukan untuk kondisi tertentu yang melibatkan liquid/condensate, process condition harus menjadi bagian dari evaluasi.

4. Pastikan Orientasi Benar

Untuk konfigurasi horizontal yang memang menggunakan drain hole, posisi drain hole harus sesuai dengan desain.

Manufacturer tertentu secara eksplisit menetapkan bahwa konfigurasi vent/drain hole tertentu digunakan pada horizontal pipe. (BDIH Download)

Jangan mengubah orientasi berdasarkan asumsi bahwa semua orifice plate mempunyai konfigurasi yang sama.

5. Ikuti Manufacturer Recommendation

Ukuran dan konfigurasi drain hole tidak boleh ditentukan hanya berdasarkan kebiasaan teknisi.

Sebagai contoh, Endress+Hauser memberikan ukuran vent/drain hole tertentu berdasarkan diameter orifice pada produk yang didokumentasikan. Ini menunjukkan bahwa ukuran hole merupakan bagian dari desain produk, bukan angka universal yang dapat diterapkan ke semua orifice plate. (BDIH Download)

Drain Hole dan Two-Phase Flow

Hal penting lainnya: drain hole bukan alat untuk membuat pengukuran two-phase flow menjadi akurat.

ISO 5167-2:2022 menyatakan scope penggunaannya untuk kondisi tertentu, termasuk fluida yang dapat dianggap single phase dan aliran yang sesuai dengan batasan standard tersebut. (ISO)

Jika pipeline memang mengalami gas-liquid two-phase flow secara kontinu, persoalannya jauh lebih kompleks daripada sekadar liquid yang sesekali terakumulasi di bawah orifice.

Dalam kondisi tersebut, engineer perlu mengevaluasi teknologi measurement yang memang sesuai untuk service tersebut.

Jadi:

Drain hole membantu mengelola liquid accumulation pada aplikasi tertentu; drain hole bukan solusi universal untuk two-phase flow measurement.

Drain Hole vs Impulse Line: Jangan Tertukar

Saat flow reading bermasalah, dua area yang sering diperiksa adalah orifice plate dan impulse line.

Keduanya berbeda.

Keduanya dapat menghasilkan gejala yang mirip.

Karena itu, troubleshooting harus dilakukan secara sistematis.

Kapan Harus Mempertimbangkan Desain Lain?

Jika drain hole terus mengalami plugging karena karakteristik fluida, masalahnya mungkin bukan sekadar maintenance.

Engineer dapat mempertimbangkan kembali:

• konfigurasi primary element,
• desain orifice,
• eccentric orifice,
• piping arrangement,
• upstream filtration,
• condensate management,
• atau teknologi flowmeter lain.

Pemilihan tersebut harus dilakukan berdasarkan process condition dan measurement requirement, bukan hanya berdasarkan masalah plugging.

Checklist Pemeriksaan di Lapangan

Sebelum menyimpulkan bahwa drain hole adalah penyebab flow reading bermasalah, periksa:

• Apakah actual process flow memang stabil?
• Apakah gas membawa condensate?
• Apakah terdapat liquid accumulation?
• Apakah drain hole berpotensi tersumbat?
• Apakah orifice plate terpasang dengan orientasi yang benar?
• Apakah HP dan LP tapping benar?
• Apakah impulse line bersih?
• Apakah terdapat leakage?
• Apakah DP transmitter bekerja normal?
• Apakah ada perubahan process pressure?
• Apakah terdapat deposit atau corrosion product?
• Apakah masalah plugging berulang?
• Apakah desain drain hole sesuai dokumen engineering/manufacturer?

Kesimpulan

Drain hole pada orifice plate dapat tersumbat karena dirt, scale, corrosion product, wax, sludge, atau material lain yang terbawa fluida.

Masalah tersebut perlu diperhatikan terutama pada gas service yang berpotensi membawa liquid atau condensate.

Jika drain hole tersumbat, liquid yang seharusnya dapat keluar dari area bawah orifice berpotensi terakumulasi. Kondisi tersebut dapat mengubah kondisi aliran dan pressure distribution sehingga differential pressure measurement dan flow indication berpotensi terganggu.

Namun, troubleshooting tidak boleh berhenti pada kesimpulan:

“Flow salah berarti drain hole mampet.”

Masalah yang sama dapat disebabkan oleh process fluctuation, impulse line, pressure tapping, leakage, instalasi orifice plate, maupun DP transmitter.

Pendekatan yang lebih tepat adalah:

Gejala → Kemungkinan Penyebab → Pemeriksaan → Corrective Action

Dan jika drain hole terus mengalami plugging, jangan langsung memperbesar lubang. Evaluasi kembali process condition, cleanliness, primary-element design, applicable standard, dan manufacturer recommendation.

Pada akhirnya, drain hole memang kecil, tetapi karena berada pada primary flow element, perubahan atau kerusakan pada bagian tersebut perlu diperlakukan sebagai bagian dari flow measurement engineering, bukan sekadar pekerjaan cleaning.

FAQ

Apa penyebab paling umum drain hole orifice plate tersumbat?

Penyebabnya bergantung pada service. Material seperti dirt, scale, corrosion product, wax, sludge, atau solid particle dapat menyebabkan plugging.

Apakah drain hole yang tersumbat pasti membuat flow reading tinggi?

Tidak. Arah dan besarnya error tidak dapat ditentukan hanya dari informasi bahwa drain hole tersumbat. Kondisi pressure distribution dan sistem measurement secara keseluruhan harus diperiksa.

Apakah drain hole harus selalu ada pada orifice plate?

Tidak. Penggunaan drain hole bergantung pada service, orientasi piping, kemungkinan liquid accumulation, desain primary element, standard, dan manufacturer recommendation.

Bolehkah drain hole diperbesar agar tidak mudah tersumbat?

Jangan dilakukan tanpa evaluasi engineering. Drain hole merupakan bagian dari konfigurasi orifice plate dan perubahan dimensinya dapat mempengaruhi karakteristik measurement.

Apakah drain hole cocok untuk two-phase flow?

Drain hole bukan solusi universal untuk continuous two-phase flow measurement. Scope ISO 5167-2:2022 sendiri mencakup kondisi tertentu untuk pengukuran menggunakan orifice plate, termasuk fluida yang dapat dianggap single phase. (ISO)

Apa yang harus diperiksa jika flow reading tiba-tiba tidak normal?

Periksa kondisi proses, orifice plate, drain hole, pressure tapping, impulse line, leakage, manifold, dan DP transmitter. Jangan langsung mengganti transmitter sebelum sumber masalah diisolasi.

REFERENSI TEKNIS

• ISO 5167-2:2022 — Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full — Part 2: Orifice plates. Standard ini menjelaskan geometri serta kondisi penggunaan orifice plate dalam differential-pressure flow measurement. (ISO)
• ISO 5167-1:2022 — General principles and requirements. Membahas prinsip umum pengukuran, instalasi, dan penentuan uncertainty untuk differential-pressure flow measurement. (ISO)
• Endress+Hauser — Technical Information, Deltatop. Dokumentasi manufacturer yang menjelaskan aplikasi vent hole untuk liquid service dan drain hole untuk gas service dengan condensate, termasuk ketentuan konfigurasi dan ukuran pada produk terkait. (BDIH Download)

Flowmeter tidak hanya membutuhkan pemilihan instrument yang tepat. Lokasi dan cara pemasangannya di dalam sistem perpipaan juga dapat memengaruhi kualitas pengukuran.

Salah satu hal yang sering diperhatikan dalam instalasi flowmeter adalah straight length atau panjang pipa lurus sebelum dan sesudah flowmeter.

Kenapa pipa harus lurus?

Karena komponen seperti elbow, reducer, valve, pump, dan tee dapat menyebabkan gangguan pada pola aliran. Jika flowmeter dipasang terlalu dekat dengan sumber gangguan tersebut, kondisi aliran di titik pengukuran dapat belum cukup stabil.

Gambar sumber memperlihatkan konsep ini dengan jelas: aliran yang berada dekat sumber gangguan memiliki disturbed flow profile, kemudian berkembang sepanjang pipa lurus hingga menjadi lebih stabil atau fully developed flow.

Dengan demikian, straight length bukan sekadar masalah jarak pemasangan. Tujuan utamanya adalah membantu menyediakan kondisi aliran yang sesuai bagi flowmeter sehingga performa pengukuran dapat tercapai.

Apa Itu Straight Length pada Flowmeter?

Straight length adalah panjang bagian pipa lurus yang disediakan di sekitar flowmeter sebelum atau sesudah titik pengukuran.

Ada dua istilah yang perlu dipahami:

• Upstream straight length → panjang pipa lurus sebelum flowmeter, mengikuti arah aliran.
• Downstream straight length → panjang pipa lurus setelah flowmeter.

Secara sederhana:

Flow disturbance → upstream straight length → flowmeter → downstream straight length → flow disturbance

Panjang ini sering dinyatakan dalam kelipatan diameter pipa, misalnya:

• 5D
• 10D
• 20D

Huruf D menunjukkan diameter acuan yang digunakan dalam persyaratan instalasi.

Yokogawa juga menjelaskan bahwa straight pipe length umumnya dinyatakan sebagai 5D, 10D, atau 20D, dan panjang aktualnya bergantung pada diameter dalam pipa. (Yokogawa Electric Corporation)

Bagaimana Flow Disturbance Terjadi?

Fluida yang mengalir melalui pipa tidak selalu mempunyai distribusi kecepatan yang seragam.

Ketika fluida melewati komponen tertentu, arah dan distribusi kecepatannya dapat berubah.

Contohnya:

Elbow

Elbow mengubah arah aliran sehingga dapat menghasilkan distribusi kecepatan yang tidak simetris dan gangguan aliran.

Reducer

Reducer mengubah diameter pipa. Perubahan luas penampang menyebabkan kondisi kecepatan dan profil aliran berubah.

Valve

Valve dapat menghasilkan gangguan aliran, terutama jika berada terlalu dekat dengan flowmeter.

Pump

Pump dapat menghasilkan kondisi aliran yang lebih kompleks dibandingkan aliran pada straight pipe biasa.

Tee

Tee dapat menghasilkan distribusi aliran yang berbeda tergantung konfigurasi dan kondisi cabang piping.

Karena itu, pada gambar sumber, komponen-komponen tersebut ditampilkan sebagai flow disturbance sources.

Apa yang Terjadi Setelah Flow Melewati Gangguan?

Setelah melewati gangguan, aliran membutuhkan jarak tertentu untuk berkembang kembali.

Secara konseptual:

Disturbance

↓

Disturbed flow

↓

Flow development

↓

More stable / fully developed flow

↓

Flowmeter

Inilah alasan straight length diperlukan.

Yokogawa menjelaskan bahwa distribusi kecepatan yang tidak seimbang dan turbulensi dapat memengaruhi akurasi pengukuran, sehingga manufacturer menentukan kebutuhan straight pipe untuk mengurangi pengaruh tersebut. (Yokogawa Electric Corporation)

Jadi hubungan sebab-akibatnya dapat diringkas sebagai:

Fitting/piping disturbance
→ mengubah flow profile
→ flow menjadi kurang stabil
→ flowmeter menerima kondisi aliran yang berbeda
→ performa pengukuran dapat terpengaruh.

Kenapa Upstream Straight Length Penting?

Upstream adalah sisi sebelum flowmeter terhadap arah aliran.

Bagian ini sangat penting karena flowmeter akan mengukur fluida yang datang dari upstream.

Jika sebuah elbow berada sangat dekat dengan flowmeter:

Elbow → Flowmeter

maka aliran yang keluar dari elbow belum tentu mempunyai profil yang sesuai dengan kondisi yang diperlukan flowmeter.

Dengan menyediakan pipa lurus:

Elbow → Straight Pipe → Flowmeter

aliran memiliki ruang untuk berkembang sebelum mencapai sensor.

Inilah yang dimaksud gambar dengan keterangan bahwa upstream straight length memberikan kesempatan bagi flow untuk berkembang dan menjadi lebih stabil sebelum masuk flowmeter.

Kenapa Downstream Straight Length Juga Diperlukan?

Downstream adalah sisi setelah flowmeter terhadap arah aliran.

Pada beberapa flowmeter, persyaratan downstream juga ditentukan oleh manufacturer.

Fungsinya dapat berkaitan dengan menjaga kondisi aliran di sekitar meter dan mengurangi pengaruh konfigurasi piping downstream terhadap performa pengukuran.

Namun, panjang downstream tidak otomatis sama dengan upstream.

Karena itu, kita tidak boleh membuat aturan sederhana seperti:

“Upstream harus 20D dan downstream harus 5D untuk semua flowmeter.”

Kebutuhan aktual bergantung pada jenis flowmeter dan konfigurasi piping.

Contoh 20D Upstream dan 5D Downstream

Pada gambar yang Anda berikan, digunakan contoh:

Upstream straight length ≥ 20D

dan

Downstream straight length ≥ 5D.

Misalnya:

D = 100 mm

Maka:

Upstream

Lupstream=20D=20×100=2000 mm=2,0 meter

Downstream

Ldownstream=5D=5×100=500 mm=0,5 meter

Jadi berdasarkan contoh pada gambar:

Catatan penting

Angka 20D dan 5D pada contoh tersebut bukan aturan universal untuk semua flowmeter.

Ini penting karena kebutuhan straight length berbeda-beda.

Sebagai contoh, Yokogawa VY Series mencantumkan 10D upstream dan 5D downstream untuk straight pipe, sedangkan double bend yang tidak berada pada bidang yang sama membutuhkan 20D upstream dan 5D downstream. Jika valve terpaksa ditempatkan upstream, rekomendasinya juga dapat menjadi 20D upstream dan 5D downstream. (Yokogawa Electric Corporation)

Artinya, angka straight length harus dibaca bersama jenis flowmeter dan konfigurasi piping.

Mengapa Tidak Ada Satu Angka Straight Length untuk Semua Flowmeter?

Karena setiap flowmeter mempunyai prinsip pengukuran dan sensitivitas terhadap kondisi aliran yang berbeda.

Bahkan untuk vortex flowmeter yang sama, kebutuhan straight pipe dapat berubah berdasarkan kondisi upstream.

Contohnya pada Yokogawa VY Series:

Data tersebut spesifik untuk VY Series, sehingga tidak boleh diterapkan begitu saja kepada flowmeter dari teknologi atau manufacturer lain. (Yokogawa Electric Corporation)

Inilah alasan utama mengapa dalam pekerjaan engineering kita sebaiknya selalu memeriksa installation manual atau datasheet flowmeter yang digunakan.

Apa Hubungan Straight Length dengan Akurasi?

Flowmeter membaca kondisi fluida pada lokasi sensor.

Jika kondisi aliran di lokasi tersebut berbeda dari kondisi yang diharapkan oleh desain flowmeter, maka performa pengukuran dapat terpengaruh.

Secara sederhana:

Straight length tidak “membuat flowmeter lebih akurat” secara langsung.

Yang dilakukan straight length adalah membantu menciptakan kondisi aliran yang sesuai dengan persyaratan pengukuran.

Jadi hubungan yang lebih tepat adalah:

Straight length yang sesuai
→ flow disturbance lebih terkendali
→ flow profile lebih sesuai
→ flowmeter bekerja dalam kondisi instalasi yang ditentukan
→ measurement performance lebih dapat dipertahankan.

Gambar sumber juga menghubungkan praktik instalasi tersebut dengan accuracy, reliability, repeatability, measurement uncertainty, serta pemenuhan klaim performa manufacturer.

Apa yang Terjadi Jika Flowmeter Dipasang Terlalu Dekat dengan Elbow?

Misalnya konfigurasi piping seperti ini:

Elbow → Flowmeter

Jika jaraknya terlalu pendek, flowmeter dapat menerima aliran yang masih mengalami gangguan akibat elbow.

Konfigurasinya kemudian diubah menjadi:

Elbow → Straight Pipe → Flowmeter

Straight pipe memberikan ruang bagi aliran untuk berkembang sebelum mencapai flowmeter.

Namun, berapa panjang straight pipe yang diperlukan?

Tidak bisa ditentukan hanya dengan mengatakan “minimal 20D”.

Harus dilihat dari:

• jenis flowmeter,
• model flowmeter,
• konfigurasi elbow,
• ukuran pipa,
• posisi valve,
• kombinasi fitting,
• dan recommendation manufacturer.

Bagaimana dengan Valve?

Valve merupakan salah satu sumber disturbance yang perlu diperhatikan.

Untuk contoh Yokogawa VY Series, manufacturer menyarankan valve ditempatkan downstream dari vortex flowmeter jika memungkinkan. Jika valve harus ditempatkan upstream, persyaratannya menjadi setidaknya 20D upstream dan 5D downstream. (Yokogawa Electric Corporation)

Hal ini menunjukkan bahwa posisi komponen dalam piping dapat mengubah kebutuhan straight length.

Jadi ketika melihat piping:

Valve → Flowmeter

jangan hanya bertanya:

“Berapa diameter pipa lurusnya?”

Pertanyaan yang lebih tepat adalah:

“Flowmeter apa yang digunakan, dan apa persyaratan installation manufacturer untuk konfigurasi valve tersebut?”

Faktor yang Harus Diperiksa Sebelum Menentukan Straight Length

Straight length tidak boleh ditentukan hanya berdasarkan diameter pipa.

Beberapa faktor yang perlu diperiksa adalah:

1. Jenis flowmeter

Misalnya:

• magnetic,
• vortex,
• ultrasonic,
• Coriolis,
• turbine,
• dan teknologi lainnya.

2. Model flowmeter

Dua flowmeter dengan teknologi sama belum tentu mempunyai persyaratan instalasi identik.

3. Konfigurasi upstream

Perhatikan apakah terdapat:

• elbow,
• reducer,
• expander,
• tee,
• valve,
• pump,
• atau flowmeter lain.

4. Konfigurasi downstream

Perhatikan pula komponen setelah flowmeter.

5. Diameter pipa

Karena straight length sering dinyatakan dalam D, diameter menjadi parameter dasar perhitungan.

6. Kondisi proses

Pertimbangkan kondisi fluida dan piping yang relevan terhadap teknologi flowmeter.

7. Manufacturer recommendation

Ini merupakan salah satu acuan paling penting saat menentukan installation requirement.

Knowledge Base Instrumenthub.id sendiri menekankan bahwa nilai straight run harus mengikuti teknologi flowmeter, konfigurasi piping, serta recommendation manufacturer/standard yang berlaku.

Best Practice Instalasi Flowmeter

Berikut checklist sederhana yang bisa digunakan saat melakukan review instalasi.

Sebelum instalasi

• Pastikan jenis dan model flowmeter sudah diketahui.
• Periksa arah aliran.
• Identifikasi elbow, reducer, valve, tee, pump, dan disturbance lainnya.
• Buka installation manual.
• Tentukan kebutuhan upstream dan downstream.

Saat instalasi

• Pastikan straight length sesuai requirement.
• Pastikan flowmeter dipasang sesuai orientation yang ditentukan.
• Pastikan piping tidak menghasilkan kondisi yang tidak sesuai dengan persyaratan meter.
• Perhatikan akses untuk maintenance.

Saat commissioning

• Verifikasi arah aliran.
• Periksa kondisi piping aktual.
• Bandingkan actual straight length dengan drawing atau installation requirement.
• Pastikan konfigurasi valve sesuai desain.
• Bandingkan indikasi flow dengan reference measurement jika diperlukan.

Troubleshooting: Flowmeter Membaca Tidak Akurat

Jika flowmeter menunjukkan pembacaan yang mencurigakan, jangan langsung menyimpulkan bahwa sensor rusak.

Gejala

Reading flowmeter terlalu tinggi, terlalu rendah, atau tidak stabil.

Kemungkinan penyebab

• straight run tidak memenuhi requirement,
• elbow terlalu dekat,
• valve terlalu dekat,
• flow profile terganggu,
• kondisi proses memang berubah,
• pemasangan tidak sesuai orientation,
• pipe tidak berada pada kondisi yang dipersyaratkan,
• atau terdapat masalah lain pada instrument.

Pemeriksaan

Mulai dari instalasi:

Periksa arah flow
↓
Periksa kondisi piping
↓
Identifikasi disturbance upstream/downstream
↓
Ukur straight length aktual
↓
Bandingkan dengan installation manual
↓
Periksa kondisi proses
↓
Lanjutkan ke pemeriksaan instrument

Pendekatan ini lebih baik daripada langsung melakukan recalibration tanpa mencari penyebab sebenarnya.

Kesalahan Umum dalam Memahami Straight Run

1. Menganggap 20D/5D berlaku untuk semua flowmeter

Ini adalah kesalahan paling penting.

20D/5D adalah contoh konfigurasi, bukan aturan universal.

2. Hanya memperhatikan upstream

Downstream juga dapat mempunyai persyaratan tertentu.

3. Hanya menghitung diameter tanpa melihat fitting

10D setelah straight pipe biasa tidak selalu berarti sama dengan 10D setelah konfigurasi elbow atau valve tertentu.

4. Tidak membaca installation manual

Manufacturer biasanya memberikan diagram instalasi berdasarkan konfigurasi piping tertentu.

5. Menganggap straight run hanya masalah akurasi

Instalasi yang sesuai juga berkaitan dengan pencapaian performa pengukuran yang ditentukan untuk perangkat.

Kesimpulan

Straight length penting karena kondisi aliran sebelum flowmeter dapat memengaruhi kualitas pengukuran.

Elbow, reducer, valve, pump, tee, dan komponen piping lainnya dapat menghasilkan flow disturbance berupa perubahan distribusi kecepatan dan turbulensi.

Pipa lurus memberikan ruang bagi aliran untuk berkembang sebelum mencapai titik pengukuran sehingga kondisi flow profile menjadi lebih sesuai dengan kebutuhan flowmeter.

Pada gambar sumber, contoh yang digunakan adalah:

≥20D upstream + ≥5D downstream

dengan diameter pipa 100 mm menghasilkan:

2,0 m upstream + 0,5 m downstream.

Tetapi angka tersebut tidak boleh dianggap sebagai aturan universal. Dokumentasi manufacturer menunjukkan bahwa kebutuhan straight length dapat berbeda berdasarkan teknologi flowmeter dan konfigurasi piping. Sebagai contoh, Yokogawa VY Series menggunakan beberapa nilai berbeda, mulai dari 5D, 10D hingga 20D untuk kondisi tertentu. (Yokogawa Electric Corporation)

Jadi prinsip yang paling aman adalah:

Jangan menentukan straight run hanya berdasarkan rule of thumb. Tentukan berdasarkan jenis flowmeter, konfigurasi piping, dan installation requirement manufacturer.

Dengan begitu, straight run bukan hanya soal memenuhi angka D, tetapi merupakan bagian dari engineering design untuk menjaga kualitas pengukuran flow.

FAQ

Apakah straight length sama dengan straight run?

Dalam konteks instalasi flowmeter, kedua istilah tersebut sering digunakan untuk merujuk pada panjang pipa lurus yang dibutuhkan sebelum atau sesudah flowmeter. Manufacturer dapat menggunakan istilah straight pipe length, straight run, atau istilah sejenis.

Apakah semua flowmeter membutuhkan 20D upstream dan 5D downstream?

Tidak. Kebutuhannya bergantung pada teknologi, model flowmeter, dan konfigurasi piping.

Apa arti 20D?

20D berarti panjang straight pipe sebesar 20 kali diameter acuan D. Jika D = 100 mm, maka 20D = 2.000 mm atau 2 meter.

Kenapa upstream biasanya perlu diperhatikan?

Karena disturbance sebelum flowmeter dapat mengubah flow profile yang masuk ke sensor.

Apakah elbow memengaruhi akurasi flowmeter?

Elbow dapat mengganggu distribusi kecepatan dan menghasilkan kondisi aliran yang berbeda dari kondisi yang dibutuhkan flowmeter. Besarnya pengaruh bergantung pada teknologi dan konfigurasi instalasi.

Apakah valve boleh dipasang sebelum flowmeter?

Tergantung jenis dan model flowmeter. Untuk contoh Yokogawa VY Series, valve lebih disarankan berada downstream; jika valve harus upstream, kebutuhan straight pipe dapat menjadi ≥20D upstream dan ≥5D downstream. (Yokogawa Electric Corporation)

“Rotameter harus dipasang vertikal.” Kalimat tersebut sering ditemukan ketika membahas instalasi rotameter. Secara umum, pernyataan tersebut memang masuk akal untuk rotameter konvensional dengan float yang bergerak bebas di dalam tube, tetapi ada alasan engineering di baliknya.

Rotameter bekerja berdasarkan prinsip variable area, yaitu posisi float berubah mengikuti laju aliran. Posisi tersebut merupakan hasil keseimbangan beberapa gaya, termasuk berat float, gaya apung, dan gaya akibat aliran.

Karena gravitasi ikut berperan dalam keseimbangan tersebut, orientasi pemasangan menjadi faktor penting.

Intinya: rotameter konvensional umumnya dirancang untuk posisi vertikal dengan arah aliran ke atas. Namun, orientasi final tetap harus mengikuti desain perangkat dan rekomendasi manufacturer.

Mengapa Rotameter Konvensional Umumnya Dipasang Vertikal?

Untuk memahami alasannya, kita perlu kembali ke cara kerja rotameter.

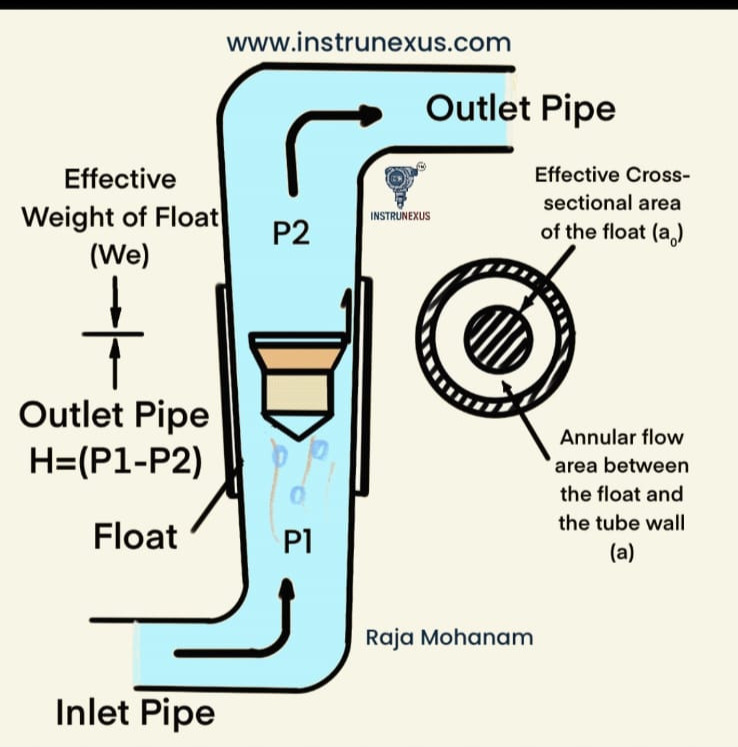

Di dalam tube terdapat sebuah float. Fluida mengalir melewati celah antara float dan dinding tube. Ketika flow berubah, float bergerak sampai mencapai posisi keseimbangan.

Secara sederhana, mekanismenya adalah:

Flow meningkat
↓
Float bergerak naik
↓
Annular flow area bertambah
↓
Keseimbangan gaya tercapai
↓
Posisi float menunjukkan flow

Dalam mekanisme tersebut, gaya gravitasi bekerja ke bawah. Sementara itu, fluida memberikan gaya ke arah yang berlawanan melalui gaya apung dan interaksi aliran.

Karena gravitasi memiliki arah tetap menuju bawah, orientasi tube memengaruhi bagaimana float dapat bergerak dan mencapai posisi keseimbangan.

Itulah alasan rotameter konvensional umumnya dirancang untuk dipasang tegak dengan arah aliran ke atas.

Apa yang Terjadi Jika Rotameter Dipasang Miring?

Misalkan rotameter yang dirancang untuk posisi vertikal dipasang miring. Komponen gaya gravitasi yang efektif terhadap arah gerakan float berubah.

Akibatnya, kondisi keseimbangan float tidak lagi sama seperti ketika flowmeter dipasang sesuai orientasi desain.

Dampaknya dapat berupa:

• posisi float tidak merepresentasikan flow secara benar;
• float bergerak tidak normal;
• pembacaan dapat mengalami deviasi;
• repeatability pembacaan dapat terganggu.

Catatan: jangan menentukan toleransi kemiringan secara sembarangan. Jika manufacturer memberikan persyaratan orientasi, persyaratan tersebut yang harus diikuti.

Hubungan Gravitasi dengan Float

Float pada rotameter mengalami beberapa gaya. Secara konseptual, gaya-gaya tersebut meliputi berat float, gaya apung, dan gaya akibat aliran.

Berat Float

Berat float bekerja ke bawah:

W = m × g

Dengan:

• W = berat float
• m = massa float
• g = percepatan gravitasi

Gaya Apung

Ketika float berada di dalam fluida, fluida memberikan gaya apung ke atas. Secara umum:

F_B = ρ_f × g × V_f

Dengan:

• F_B = gaya apung
• ρ_f = density fluida
• g = percepatan gravitasi
• V_f = volume float

Selain kedua gaya tersebut, terdapat gaya hidrodinamis akibat aliran. Float kemudian mencapai posisi ketika resultan gaya yang bekerja padanya berada dalam kondisi keseimbangan.

Karena berat float dipengaruhi gravitasi, perubahan orientasi perangkat dapat mengubah hubungan antara gaya-gaya tersebut.

Apakah Arah Flow Juga Harus Diperhatikan?

Ya. Pada rotameter konvensional, arah flow biasanya dirancang agar fluida bergerak melalui tube dengan arah tertentu, umumnya dari bawah ke atas.

Jangan hanya melihat bentuk koneksi inlet dan outlet. Periksa:

• marking arah flow;
• posisi inlet dan outlet;
• arah gerakan float;
• datasheet;
• manual manufacturer.

Jika flow dipasang berlawanan dengan arah desain, prinsip kerja float dapat terganggu.

Instalasi Rotameter yang Perlu Diperhatikan

1. Pastikan Tube Sesuai Orientasi Desain

Tube harus dipasang sesuai orientasi yang ditentukan manufacturer. Untuk rotameter konvensional, ini biasanya berarti tube berada dalam posisi vertikal.

2. Pastikan Float Dapat Bergerak Bebas

Float harus dapat bergerak tanpa hambatan mekanis.

Periksa kemungkinan:

• kotoran;
• deposit;
• partikel;
• kerusakan float;
• benda asing di dalam tube.

Float yang macet dapat menyebabkan indikasi flow tidak sesuai.

3. Perhatikan Kondisi Fluida

Rotameter dikaitkan dengan kondisi fluida tertentu. Perubahan density, viscosity, temperature, dan pressure dapat memengaruhi hubungan antara posisi float dan flow.

Karena itu, jangan menganggap skala flow akan selalu valid ketika kondisi proses jauh berbeda dari kondisi kalibrasi.

4. Hindari Gas Entrainment pada Liquid Service

Jika aplikasi menggunakan liquid tetapi terdapat gas yang ikut terbawa, kondisi aliran di dalam tube dapat berubah. Hal tersebut dapat membuat float bergerak tidak stabil.

5. Perhatikan Vibrasi

Vibrasi mekanis dapat membuat pembacaan lokal sulit diamati dan, tergantung desain perangkat, dapat memengaruhi perilaku float.

6. Pastikan Mudah Diakses

Rotameter biasanya digunakan sebagai local indication. Karena itu, posisi pemasangan sebaiknya memungkinkan operator untuk melihat skala dengan jelas, membaca posisi float, melakukan inspeksi, melakukan cleaning, dan melakukan maintenance.

Kesalahan Instalasi yang Sering Terjadi

Troubleshooting Rotameter: Float Tidak Menunjukkan Flow dengan Benar

Gejala

Float berada pada posisi yang tidak sesuai dengan flow aktual.

Kemungkinan Penyebab

• orientasi tidak sesuai;
• kondisi fluida berbeda dari kondisi kalibrasi;
• float kotor;
• flow sebenarnya berubah;
• terdapat gas entrainment;
• kerusakan pada tube atau float.

Pemeriksaan

1. Periksa orientasi flowmeter.
2. Periksa arah flow.
3. Bandingkan kondisi fluida dengan data kalibrasi.
4. Amati apakah float bergerak bebas.
5. Periksa kemungkinan deposit atau kontaminasi.
6. Bandingkan dengan reference measurement jika tersedia.

Corrective Action

Lakukan perbaikan berdasarkan hasil pemeriksaan, kemudian verifikasi kembali pembacaan setelah kondisi instalasi dan proses sesuai.

Apakah Semua Variable Area Flowmeter Harus Vertikal?

Tidak bisa digeneralisasi.

Ini merupakan poin penting. Istilah variable-area flowmeter mencakup perangkat dengan desain yang berbeda.

Rotameter konvensional menggunakan float yang gerakannya sangat terkait dengan gravitasi, tetapi desain variable-area tertentu dapat memiliki konfigurasi berbeda.

Aturan praktis yang lebih aman:
Pasang rotameter sesuai orientasi dan arah flow yang ditentukan oleh desain perangkat dan manufacturer.

Untuk rotameter konvensional, posisi vertikal dengan flow ke atas merupakan konfigurasi yang umum karena sesuai dengan prinsip kerja float.

Kesimpulan

Rotameter konvensional umumnya dipasang vertikal karena gravitasi merupakan bagian dari keseimbangan gaya yang menentukan posisi float.

Ketika flow berubah, float bergerak dan mengubah luas annular flow area sampai tercapai kondisi keseimbangan baru. Jika orientasi perangkat berubah, hubungan gaya tersebut juga dapat berubah sehingga pembacaan berpotensi mengalami deviasi.

Namun, “rotameter harus vertikal” bukanlah aturan yang sebaiknya diterapkan secara buta pada semua variable-area flowmeter.

Untuk instalasi aktual, periksa selalu:

• desain flowmeter;
• arah flow;
• orientasi;
• kondisi fluida;
• kondisi proses;
• rekomendasi manufacturer.

Dengan demikian, orientasi tidak hanya dipandang sebagai masalah pemasangan mekanis, tetapi sebagai bagian dari akurasi sistem pengukuran flow.

FAQ

Kenapa rotameter biasanya dipasang vertikal?

Karena pada rotameter konvensional, posisi float dipengaruhi oleh gravitasi. Orientasi vertikal memungkinkan float bergerak dan mencapai keseimbangan gaya sesuai desainnya.

Apakah rotameter boleh dipasang horizontal?

Tidak boleh langsung diasumsikan boleh. Untuk rotameter konvensional, orientasi horizontal dapat mengubah kondisi gaya pada float. Periksa manual dan desain perangkat terlebih dahulu.

Apakah arah flow pada rotameter penting?

Ya. Arah flow harus mengikuti konfigurasi yang dirancang untuk flowmeter tersebut.

Apa akibat rotameter dipasang miring?

Posisi float dapat berubah dari kondisi yang seharusnya sehingga pembacaan flow berpotensi mengalami deviasi. Dampaknya bergantung pada desain perangkat dan tingkat kemiringannya.

Apa saja faktor yang memengaruhi pembacaan rotameter?

Selain posisi float, kondisi seperti density, viscosity, temperature, pressure, geometri float, tube, serta kondisi instalasi dapat memengaruhi karakteristik pengukuran.
