Kenapa Posisi Pressure Tap di Sekitar Flowmeter Tidak Boleh Sembarangan?

Pressure tap merupakan titik pengambilan tekanan dari process piping menuju pressure gauge, pressure transmitter, atau perangkat pengukuran lainnya. Ketika pressure tap dipasang di sekitar flowmeter, lokasinya perlu diperhatikan karena kondisi aliran di sekitar flowmeter dapat berbeda dengan kondisi aliran pada bagian pipa yang lebih jauh.

Kesalahan penempatan pressure tap dapat menyebabkan pengukuran tekanan kurang representatif, terutama jika titik tapping berada terlalu dekat dengan sumber gangguan aliran seperti flowmeter, valve, elbow, reducer, atau fitting lainnya.

Karena itu, penentuan posisi pressure tap sebaiknya tidak hanya berdasarkan aturan sederhana seperti “pasang beberapa diameter dari flowmeter”. Jarak aktual harus mempertimbangkan teknologi flowmeter, konfigurasi piping, karakteristik fluida, tujuan pengukuran, serta rekomendasi manufacturer.

Apa Fungsi Pressure Tap pada Sistem Flow Measurement?

Pressure tap menyediakan akses ke tekanan proses sehingga tekanan dapat diukur oleh instrument yang sesuai. Dalam sistem industri, pressure measurement di sekitar flowmeter dapat digunakan untuk beberapa tujuan.

Monitoring tekanan line.
Mengetahui kondisi operasi proses.
Memberikan data tekanan untuk sistem monitoring.
Digunakan bersama temperatur untuk kebutuhan kompensasi flow pada aplikasi tertentu.
Membantu analisis kondisi proses ketika terjadi masalah pada flow measurement.

Jadi, pressure tap bukan sekadar lubang pada pipa untuk memasang pressure gauge. Lokasinya merupakan bagian dari keseluruhan desain pengukuran.

Mengapa Pressure Tap Tidak Sebaiknya Dipasang Terlalu Dekat?

Flowmeter dapat mengubah atau dipengaruhi oleh kondisi aliran di dalam pipa. Tergantung teknologinya, bagian internal flowmeter dapat menghasilkan pressure disturbance, perubahan velocity profile, turbulence, atau fenomena aliran tertentu.

Jika pressure tap ditempatkan pada area yang masih dipengaruhi oleh gangguan tersebut, tekanan yang terbaca dapat tidak sepenuhnya mewakili kondisi tekanan yang ingin diketahui.

Prinsip sederhananya dapat digambarkan sebagai berikut:

Gangguan aliran → perubahan local flow condition → pressure profile berubah → lokasi tap ikut memengaruhi hasil pengukuran.

Inilah alasan lokasi pressure tap perlu ditentukan bersama dengan desain flowmeter dan piping, bukan setelah instalasi selesai.

Apa Arti Jarak 4D–7D dari Flowmeter?

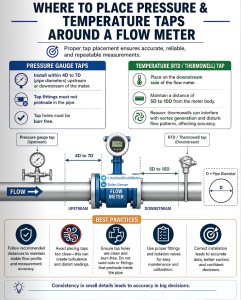

Pada arrangement yang menjadi referensi artikel sebelumnya, pressure gauge tap ditunjukkan pada jarak
sekitar 4D sampai 7D dari flowmeter.

Huruf D mengacu pada diameter pipa yang digunakan sebagai basis jarak.

Misalnya diameter acuan adalah 100 mm, maka:

4D = 400 mm
5D = 500 mm
7D = 700 mm

Dengan demikian, 4D–7D berarti pressure tap ditempatkan pada jarak sekitar empat sampai tujuh kali diameter acuan dari flowmeter pada arrangement tersebut.

Namun, 4D–7D tidak boleh dianggap sebagai aturan universal.
Persyaratan aktual dapat berbeda berdasarkan jenis flowmeter, manufacturer, ukuran line, konfigurasi piping, dan tujuan pressure measurement.

Apakah Pressure Tap Harus Dipasang di Upstream?

Tidak ada jawaban universal bahwa pressure tap selalu harus berada di upstream flowmeter.

Pada beberapa arrangement, pressure tap dapat ditempatkan di downstream. Pada aplikasi lainnya, lokasi tap dapat ditentukan berdasarkan kebutuhan proses dan konfigurasi sistem.

Faktor yang perlu dipertimbangkan antara lain:

Jenis teknologi flowmeter.
Tujuan pengukuran tekanan.
Jenis dan fase fluida.
Konfigurasi upstream dan downstream piping.
Keberadaan valve, elbow, reducer, tee, atau peralatan lain.
Kebutuhan pressure-temperature compensation.
Rekomendasi installation manual flowmeter.

Karena itu, keputusan final sebaiknya diambil berdasarkan engineering drawing dan dokumentasi flowmeter yang digunakan.

Pressure Tap dan Straight Run Flowmeter Itu Berbeda

Salah satu kesalahan yang sering terjadi adalah menganggap jarak pressure tap sama dengan straight run requirement flowmeter.

Keduanya merupakan hal yang berbeda.

Straight run adalah bagian pipa lurus yang diperlukan untuk membantu flowmeter memperoleh kondisi aliran yang sesuai dengan persyaratan instalasinya.

Sementara itu, pressure tap distance adalah jarak antara titik pengambilan tekanan dengan flowmeter.

Contohnya:

UPSTREAM                                      DOWNSTREAM

───────────────┐                        ┌────────────────
               │     FLOWMETER          │
───────────────┤      [ METER ]         ├────────────────
               │                        │
               │                        │──── Pressure Tap
               │                        │
  Straight     │                        │
    Run         │                        │

Persyaratan straight run maupun lokasi pressure tap harus dilihat secara terpisah dan tetap disesuaikan dengan flowmeter yang digunakan.

Fitting Pressure Tap Jangan Sampai Menonjol ke Dalam Pipa

Detail kecil pada tapping point dapat memberikan dampak terhadap kondisi aliran. Salah satu praktik yang ditunjukkan pada gambar referensi adalah memastikan fitting tap tidak menonjol ke dalam process pipe.

Tonjolan ke dalam pipa dapat menjadi obstruction lokal. Pada sistem pengukuran flow yang sensitif terhadap flow profile, kondisi tersebut sebaiknya dihindari.

Selain itu, lubang pressure tap perlu diperiksa setelah proses fabrication untuk memastikan tidak terdapat burr atau material yang dapat mengganggu kondisi tapping.

Bagaimana Pengaruh Fluida terhadap Lokasi Pressure Tap?

Lokasi pressure tap tidak hanya ditentukan oleh jarak terhadap flowmeter. Kondisi fluida juga sangat penting, khususnya ketika pressure measurement menggunakan impulse tubing.

Pada service liquid, engineer perlu mempertimbangkan kemungkinan terbentuknya gas pocket. Sebaliknya, pada gas service perlu diperhatikan kemungkinan liquid accumulation atau kondensasi.

Untuk steam service, temperatur dan kondensasi juga menjadi pertimbangan penting dalam menentukan arrangement pressure measurement.

Artinya, pressure tap yang secara geometris terlihat benar belum tentu menghasilkan installation yang
baik jika aspek gravity, phase behavior, condensate, venting, dan draining tidak diperhatikan.

Kesalahan Umum dalam Pemasangan Pressure Tap

1. Menggunakan Jarak yang Sama untuk Semua Flowmeter

Ini merupakan kesalahan konseptual yang cukup umum. Setiap teknologi flowmeter mempunyai karakteristik pengukuran dan persyaratan instalasi yang berbeda.

Jangan langsung menerapkan angka dari satu diagram ke semua flowmeter.

2. Memasang Tap Dekat dengan Valve

Valve dapat menghasilkan perubahan kondisi aliran yang signifikan. Jika pressure tap ditempatkan terlalu dekat dengan sumber gangguan tersebut, kondisi tekanan pada titik tap perlu dianalisis dengan hati-hati.

3. Mengabaikan Kondisi Impulse Line

Pressure tap mungkin sudah berada pada lokasi yang benar, tetapi hasil pengukuran tetap bermasalah jika impulse line mengalami plugging, leakage, liquid accumulation, gas pocket, atau routing yang tidak sesuai.

4. Menganggap Pressure Reading yang Tidak Stabil Selalu Disebabkan Transmitter

Pembacaan tidak stabil dapat berasal dari proses maupun installation. Kemungkinan penyebabnya dapat mencakup:

Proses memang mengalami fluktuasi.
Flow profile tidak sesuai.
Pressure tap berada pada lokasi yang kurang tepat.
Impulse line mengalami plugging.
Terdapat gas atau liquid accumulation.
Terjadi leakage.
Ada masalah pada transmitter atau wiring.

Karena itu, troubleshooting sebaiknya dilakukan secara sistematis, mulai dari kondisi proses, piping, tapping point, impulse line, kemudian instrument.

Checklist Praktis Sebelum Memasang Pressure Tap

Sebelum pekerjaan instalasi dilakukan, beberapa hal berikut dapat digunakan sebagai checklist awal:

Identifikasi jenis dan model flowmeter.
Periksa flow direction.
Periksa requirement straight run.
Tentukan fungsi pressure measurement.
Periksa lokasi valve, elbow, reducer, tee, dan peralatan lain.
Tentukan lokasi pressure tap berdasarkan installation documentation.
Pastikan fitting tidak menonjol ke dalam pipe.
Pastikan tap hole bersih dan bebas burr.
Pertimbangkan gravity dan fase fluida.
Periksa routing impulse line jika menggunakan pressure transmitter.
Pastikan instrument dapat diakses untuk inspection dan maintenance.

Kesimpulan

Posisi pressure tap di sekitar flowmeter merupakan bagian dari desain pengukuran, bukan sekadar keputusan lokasi pemasangan gauge atau transmitter.

Jarak seperti 4D–7D dapat digunakan sebagai contoh arrangement seperti yang ditunjukkan pada gambar referensi, tetapi tidak boleh dianggap sebagai angka yang berlaku untuk semua flowmeter.

Penentuan lokasi yang tepat harus mempertimbangkan teknologi flowmeter, konfigurasi piping,
karakteristik fluida, tujuan pressure measurement, straight run, kondisi gravity dan phase,
serta rekomendasi manufacturer.

Prinsip sederhananya adalah:

Pressure tap yang baik bukan hanya berada pada jarak yang benar, tetapi juga berada pada lokasi
yang menghasilkan pengukuran representatif dan dapat dipelihara dengan baik.

FAQ

Apakah pressure tap harus 4D–7D dari flowmeter?

Tidak selalu. Angka 4D–7D merupakan contoh arrangement pada referensi visual. Persyaratan aktual harus mengikuti flowmeter, konfigurasi piping, dan rekomendasi manufacturer.

Apa arti D pada pressure tap?

D merupakan diameter pipa yang digunakan sebagai basis perhitungan jarak. Misalnya 5D berarti lima kali diameter acuan.

Apakah pressure tap selalu dipasang upstream?

Tidak. Lokasinya bergantung pada tujuan pengukuran, teknologi flowmeter, konfigurasi piping, fluida, dan installation requirement.

Apakah pressure tap sama dengan straight run?

Tidak. Straight run berkaitan dengan kebutuhan pipa lurus untuk flowmeter, sedangkan pressure tap adalah titik pengambilan tekanan. Keduanya perlu dianalisis secara terpisah.

Mengapa tap hole harus bebas burr?

Burr dapat mengganggu kondisi lokal pada tapping point dan pada aplikasi tertentu dapat menjadi tempat terjadinya deposit atau gangguan lainnya. Karena itu, kondisi internal tap perlu diperiksa setelah
fabrication.
