“Rotameter harus dipasang vertikal.” Kalimat tersebut sering ditemukan ketika membahas instalasi rotameter. Secara umum, pernyataan tersebut memang masuk akal untuk rotameter konvensional dengan float yang bergerak bebas di dalam tube, tetapi ada alasan engineering di baliknya.
Rotameter bekerja berdasarkan prinsip variable area, yaitu posisi float berubah mengikuti laju aliran. Posisi tersebut merupakan hasil keseimbangan beberapa gaya, termasuk berat float, gaya apung, dan gaya akibat aliran.
Karena gravitasi ikut berperan dalam keseimbangan tersebut, orientasi pemasangan menjadi faktor penting.
Intinya: rotameter konvensional umumnya dirancang untuk posisi vertikal dengan arah aliran ke atas. Namun, orientasi final tetap harus mengikuti desain perangkat dan rekomendasi manufacturer.
Mengapa Rotameter Konvensional Umumnya Dipasang Vertikal?
Untuk memahami alasannya, kita perlu kembali ke cara kerja rotameter.

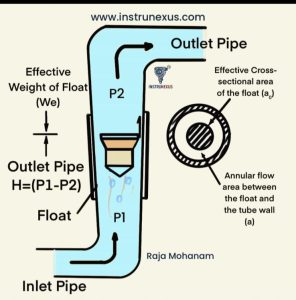

Di dalam tube terdapat sebuah float. Fluida mengalir melewati celah antara float dan dinding tube. Ketika flow berubah, float bergerak sampai mencapai posisi keseimbangan.
Secara sederhana, mekanismenya adalah:
Flow meningkat
↓
Float bergerak naik
↓
Annular flow area bertambah
↓
Keseimbangan gaya tercapai
↓
Posisi float menunjukkan flow
Dalam mekanisme tersebut, gaya gravitasi bekerja ke bawah. Sementara itu, fluida memberikan gaya ke arah yang berlawanan melalui gaya apung dan interaksi aliran.
Karena gravitasi memiliki arah tetap menuju bawah, orientasi tube memengaruhi bagaimana float dapat bergerak dan mencapai posisi keseimbangan.
Itulah alasan rotameter konvensional umumnya dirancang untuk dipasang tegak dengan arah aliran ke atas.
Apa yang Terjadi Jika Rotameter Dipasang Miring?
Misalkan rotameter yang dirancang untuk posisi vertikal dipasang miring. Komponen gaya gravitasi yang efektif terhadap arah gerakan float berubah.
Akibatnya, kondisi keseimbangan float tidak lagi sama seperti ketika flowmeter dipasang sesuai orientasi desain.
Dampaknya dapat berupa:
- posisi float tidak merepresentasikan flow secara benar;
- float bergerak tidak normal;
- pembacaan dapat mengalami deviasi;
- repeatability pembacaan dapat terganggu.
Catatan: jangan menentukan toleransi kemiringan secara sembarangan. Jika manufacturer memberikan persyaratan orientasi, persyaratan tersebut yang harus diikuti.
Hubungan Gravitasi dengan Float
Float pada rotameter mengalami beberapa gaya. Secara konseptual, gaya-gaya tersebut meliputi berat float, gaya apung, dan gaya akibat aliran.
Berat Float
Berat float bekerja ke bawah:
W = m × g
Dengan:
- W = berat float
- m = massa float
- g = percepatan gravitasi
Gaya Apung
Ketika float berada di dalam fluida, fluida memberikan gaya apung ke atas. Secara umum:
FB = ρf × g × Vf
Dengan:
- FB = gaya apung
- ρf = density fluida
- g = percepatan gravitasi
- Vf = volume float
Selain kedua gaya tersebut, terdapat gaya hidrodinamis akibat aliran. Float kemudian mencapai posisi ketika resultan gaya yang bekerja padanya berada dalam kondisi keseimbangan.
Karena berat float dipengaruhi gravitasi, perubahan orientasi perangkat dapat mengubah hubungan antara gaya-gaya tersebut.
Apakah Arah Flow Juga Harus Diperhatikan?
Ya. Pada rotameter konvensional, arah flow biasanya dirancang agar fluida bergerak melalui tube dengan arah tertentu, umumnya dari bawah ke atas.
Jangan hanya melihat bentuk koneksi inlet dan outlet. Periksa:
- marking arah flow;
- posisi inlet dan outlet;
- arah gerakan float;
- datasheet;
- manual manufacturer.
Jika flow dipasang berlawanan dengan arah desain, prinsip kerja float dapat terganggu.
Instalasi Rotameter yang Perlu Diperhatikan
1. Pastikan Tube Sesuai Orientasi Desain
Tube harus dipasang sesuai orientasi yang ditentukan manufacturer. Untuk rotameter konvensional, ini biasanya berarti tube berada dalam posisi vertikal.
2. Pastikan Float Dapat Bergerak Bebas
Float harus dapat bergerak tanpa hambatan mekanis.
Periksa kemungkinan:
- kotoran;
- deposit;
- partikel;
- kerusakan float;
- benda asing di dalam tube.
Float yang macet dapat menyebabkan indikasi flow tidak sesuai.
3. Perhatikan Kondisi Fluida
Rotameter dikaitkan dengan kondisi fluida tertentu. Perubahan density, viscosity, temperature, dan pressure dapat memengaruhi hubungan antara posisi float dan flow.
Karena itu, jangan menganggap skala flow akan selalu valid ketika kondisi proses jauh berbeda dari kondisi kalibrasi.
4. Hindari Gas Entrainment pada Liquid Service
Jika aplikasi menggunakan liquid tetapi terdapat gas yang ikut terbawa, kondisi aliran di dalam tube dapat berubah. Hal tersebut dapat membuat float bergerak tidak stabil.
5. Perhatikan Vibrasi
Vibrasi mekanis dapat membuat pembacaan lokal sulit diamati dan, tergantung desain perangkat, dapat memengaruhi perilaku float.
6. Pastikan Mudah Diakses
Rotameter biasanya digunakan sebagai local indication. Karena itu, posisi pemasangan sebaiknya memungkinkan operator untuk melihat skala dengan jelas, membaca posisi float, melakukan inspeksi, melakukan cleaning, dan melakukan maintenance.
Kesalahan Instalasi yang Sering Terjadi
| Kesalahan | Dampak yang Mungkin Terjadi |
|---|---|
| Rotameter dipasang miring | Posisi float dapat menyimpang dari kondisi desain. |
| Arah flow terbalik | Float tidak bekerja sesuai prinsip desain. |
| Float kotor | Gerakan float terganggu. |
| Kondisi fluida berubah | Hubungan posisi float dan flow dapat berubah. |
| Banyak gas pada liquid service | Indikasi dapat menjadi tidak stabil. |
| Flow berfluktuasi | Float naik-turun sehingga sulit dibaca. |
| Tidak mengikuti manual manufacturer | Instalasi dapat tidak sesuai desain perangkat. |
Troubleshooting Rotameter: Float Tidak Menunjukkan Flow dengan Benar
Gejala
Float berada pada posisi yang tidak sesuai dengan flow aktual.
Kemungkinan Penyebab
- orientasi tidak sesuai;
- kondisi fluida berbeda dari kondisi kalibrasi;
- float kotor;
- flow sebenarnya berubah;
- terdapat gas entrainment;
- kerusakan pada tube atau float.
Pemeriksaan
- Periksa orientasi flowmeter.
- Periksa arah flow.
- Bandingkan kondisi fluida dengan data kalibrasi.
- Amati apakah float bergerak bebas.
- Periksa kemungkinan deposit atau kontaminasi.
- Bandingkan dengan reference measurement jika tersedia.
Corrective Action
Lakukan perbaikan berdasarkan hasil pemeriksaan, kemudian verifikasi kembali pembacaan setelah kondisi instalasi dan proses sesuai.
Apakah Semua Variable Area Flowmeter Harus Vertikal?
Tidak bisa digeneralisasi.
Ini merupakan poin penting. Istilah variable-area flowmeter mencakup perangkat dengan desain yang berbeda.
Rotameter konvensional menggunakan float yang gerakannya sangat terkait dengan gravitasi, tetapi desain variable-area tertentu dapat memiliki konfigurasi berbeda.
Aturan praktis yang lebih aman:
Pasang rotameter sesuai orientasi dan arah flow yang ditentukan oleh desain perangkat dan manufacturer.
Untuk rotameter konvensional, posisi vertikal dengan flow ke atas merupakan konfigurasi yang umum karena sesuai dengan prinsip kerja float.
Kesimpulan
Rotameter konvensional umumnya dipasang vertikal karena gravitasi merupakan bagian dari keseimbangan gaya yang menentukan posisi float.
Ketika flow berubah, float bergerak dan mengubah luas annular flow area sampai tercapai kondisi keseimbangan baru. Jika orientasi perangkat berubah, hubungan gaya tersebut juga dapat berubah sehingga pembacaan berpotensi mengalami deviasi.
Namun, “rotameter harus vertikal” bukanlah aturan yang sebaiknya diterapkan secara buta pada semua variable-area flowmeter.
Untuk instalasi aktual, periksa selalu:
- desain flowmeter;
- arah flow;
- orientasi;
- kondisi fluida;
- kondisi proses;
- rekomendasi manufacturer.
Dengan demikian, orientasi tidak hanya dipandang sebagai masalah pemasangan mekanis, tetapi sebagai bagian dari akurasi sistem pengukuran flow.
FAQ
Kenapa rotameter biasanya dipasang vertikal?
Karena pada rotameter konvensional, posisi float dipengaruhi oleh gravitasi. Orientasi vertikal memungkinkan float bergerak dan mencapai keseimbangan gaya sesuai desainnya.
Apakah rotameter boleh dipasang horizontal?
Tidak boleh langsung diasumsikan boleh. Untuk rotameter konvensional, orientasi horizontal dapat mengubah kondisi gaya pada float. Periksa manual dan desain perangkat terlebih dahulu.
Apakah arah flow pada rotameter penting?
Ya. Arah flow harus mengikuti konfigurasi yang dirancang untuk flowmeter tersebut.
Apa akibat rotameter dipasang miring?
Posisi float dapat berubah dari kondisi yang seharusnya sehingga pembacaan flow berpotensi mengalami deviasi. Dampaknya bergantung pada desain perangkat dan tingkat kemiringannya.
Apa saja faktor yang memengaruhi pembacaan rotameter?
Selain posisi float, kondisi seperti density, viscosity, temperature, pressure, geometri float, tube, serta kondisi instalasi dapat memengaruhi karakteristik pengukuran.
