Flowmeter tidak hanya membutuhkan pemilihan instrument yang tepat. Lokasi dan cara pemasangannya di dalam sistem perpipaan juga dapat memengaruhi kualitas pengukuran.

Salah satu hal yang sering diperhatikan dalam instalasi flowmeter adalah straight length atau panjang pipa lurus sebelum dan sesudah flowmeter.

Kenapa pipa harus lurus?

Karena komponen seperti elbow, reducer, valve, pump, dan tee dapat menyebabkan gangguan pada pola aliran. Jika flowmeter dipasang terlalu dekat dengan sumber gangguan tersebut, kondisi aliran di titik pengukuran dapat belum cukup stabil.

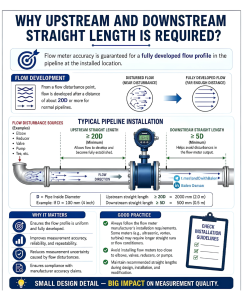

Gambar sumber memperlihatkan konsep ini dengan jelas: aliran yang berada dekat sumber gangguan memiliki disturbed flow profile, kemudian berkembang sepanjang pipa lurus hingga menjadi lebih stabil atau fully developed flow.

Dengan demikian, straight length bukan sekadar masalah jarak pemasangan. Tujuan utamanya adalah membantu menyediakan kondisi aliran yang sesuai bagi flowmeter sehingga performa pengukuran dapat tercapai.

Apa Itu Straight Length pada Flowmeter?

Straight length adalah panjang bagian pipa lurus yang disediakan di sekitar flowmeter sebelum atau sesudah titik pengukuran.

Ada dua istilah yang perlu dipahami:

Upstream straight length → panjang pipa lurus sebelum flowmeter, mengikuti arah aliran.
Downstream straight length → panjang pipa lurus setelah flowmeter.

Secara sederhana:

Flow disturbance → upstream straight length → flowmeter → downstream straight length → flow disturbance

Panjang ini sering dinyatakan dalam kelipatan diameter pipa, misalnya:

Huruf D menunjukkan diameter acuan yang digunakan dalam persyaratan instalasi.

Yokogawa juga menjelaskan bahwa straight pipe length umumnya dinyatakan sebagai 5D, 10D, atau 20D, dan panjang aktualnya bergantung pada diameter dalam pipa. (Yokogawa Electric Corporation)

Bagaimana Flow Disturbance Terjadi?

Fluida yang mengalir melalui pipa tidak selalu mempunyai distribusi kecepatan yang seragam.

Ketika fluida melewati komponen tertentu, arah dan distribusi kecepatannya dapat berubah.

Contohnya:

Elbow

Elbow mengubah arah aliran sehingga dapat menghasilkan distribusi kecepatan yang tidak simetris dan gangguan aliran.

Reducer

Reducer mengubah diameter pipa. Perubahan luas penampang menyebabkan kondisi kecepatan dan profil aliran berubah.

Valve

Valve dapat menghasilkan gangguan aliran, terutama jika berada terlalu dekat dengan flowmeter.

Pump

Pump dapat menghasilkan kondisi aliran yang lebih kompleks dibandingkan aliran pada straight pipe biasa.

Tee

Tee dapat menghasilkan distribusi aliran yang berbeda tergantung konfigurasi dan kondisi cabang piping.

Karena itu, pada gambar sumber, komponen-komponen tersebut ditampilkan sebagai flow disturbance sources.

Apa yang Terjadi Setelah Flow Melewati Gangguan?

Setelah melewati gangguan, aliran membutuhkan jarak tertentu untuk berkembang kembali.

Secara konseptual:

Disturbance

↓

Disturbed flow

↓

Flow development

↓

More stable / fully developed flow

↓

Flowmeter

Inilah alasan straight length diperlukan.

Yokogawa menjelaskan bahwa distribusi kecepatan yang tidak seimbang dan turbulensi dapat memengaruhi akurasi pengukuran, sehingga manufacturer menentukan kebutuhan straight pipe untuk mengurangi pengaruh tersebut. (Yokogawa Electric Corporation)

Jadi hubungan sebab-akibatnya dapat diringkas sebagai:

Fitting/piping disturbance
→ mengubah flow profile
→ flow menjadi kurang stabil
→ flowmeter menerima kondisi aliran yang berbeda
→ performa pengukuran dapat terpengaruh.

Kenapa Upstream Straight Length Penting?

Upstream adalah sisi sebelum flowmeter terhadap arah aliran.

Bagian ini sangat penting karena flowmeter akan mengukur fluida yang datang dari upstream.

Jika sebuah elbow berada sangat dekat dengan flowmeter:

Elbow → Flowmeter

maka aliran yang keluar dari elbow belum tentu mempunyai profil yang sesuai dengan kondisi yang diperlukan flowmeter.

Dengan menyediakan pipa lurus:

Elbow → Straight Pipe → Flowmeter

aliran memiliki ruang untuk berkembang sebelum mencapai sensor.

Inilah yang dimaksud gambar dengan keterangan bahwa upstream straight length memberikan kesempatan bagi flow untuk berkembang dan menjadi lebih stabil sebelum masuk flowmeter.

Kenapa Downstream Straight Length Juga Diperlukan?

Downstream adalah sisi setelah flowmeter terhadap arah aliran.

Pada beberapa flowmeter, persyaratan downstream juga ditentukan oleh manufacturer.

Fungsinya dapat berkaitan dengan menjaga kondisi aliran di sekitar meter dan mengurangi pengaruh konfigurasi piping downstream terhadap performa pengukuran.

Namun, panjang downstream tidak otomatis sama dengan upstream.

Karena itu, kita tidak boleh membuat aturan sederhana seperti:

“Upstream harus 20D dan downstream harus 5D untuk semua flowmeter.”

Kebutuhan aktual bergantung pada jenis flowmeter dan konfigurasi piping.

Contoh 20D Upstream dan 5D Downstream

Pada gambar yang Anda berikan, digunakan contoh:

Upstream straight length ≥ 20D

dan

Downstream straight length ≥ 5D.

Misalnya:

D = 100 mm

Maka:

Upstream

$Lupstream=20D$ $=20\times100$ $=2000 mm$ $=2,0 meter$

Downstream

$Ldownstream=5D$ $=5\times100$ $=500 mm$ $=0,5 meter$

Jadi berdasarkan contoh pada gambar:

Parameter	Perhitungan	Hasil
Diameter pipa	D	100 mm
Upstream	20D	2.000 mm = 2,0 m
Downstream	5D	500 mm = 0,5 m

Catatan penting

Angka 20D dan 5D pada contoh tersebut bukan aturan universal untuk semua flowmeter.

Ini penting karena kebutuhan straight length berbeda-beda.

Sebagai contoh, Yokogawa VY Series mencantumkan 10D upstream dan 5D downstream untuk straight pipe, sedangkan double bend yang tidak berada pada bidang yang sama membutuhkan 20D upstream dan 5D downstream. Jika valve terpaksa ditempatkan upstream, rekomendasinya juga dapat menjadi 20D upstream dan 5D downstream. (Yokogawa Electric Corporation)

Artinya, angka straight length harus dibaca bersama jenis flowmeter dan konfigurasi piping.

Mengapa Tidak Ada Satu Angka Straight Length untuk Semua Flowmeter?

Karena setiap flowmeter mempunyai prinsip pengukuran dan sensitivitas terhadap kondisi aliran yang berbeda.

Bahkan untuk vortex flowmeter yang sama, kebutuhan straight pipe dapat berubah berdasarkan kondisi upstream.

Contohnya pada Yokogawa VY Series:

Kondisi upstream	Upstream	Downstream
Straight pipe	≥10D	≥5D
Reducer	≥5D	≥5D
Expander	≥10D	≥5D
Single bend	≥10D	≥5D
Double bend, bidang sama	≥10D	≥5D
Double bend, bidang berbeda	≥20D	≥5D
Valve upstream	≥20D	≥5D

Data tersebut spesifik untuk VY Series, sehingga tidak boleh diterapkan begitu saja kepada flowmeter dari teknologi atau manufacturer lain. (Yokogawa Electric Corporation)

Inilah alasan utama mengapa dalam pekerjaan engineering kita sebaiknya selalu memeriksa installation manual atau datasheet flowmeter yang digunakan.

Apa Hubungan Straight Length dengan Akurasi?

Flowmeter membaca kondisi fluida pada lokasi sensor.

Jika kondisi aliran di lokasi tersebut berbeda dari kondisi yang diharapkan oleh desain flowmeter, maka performa pengukuran dapat terpengaruh.

Secara sederhana:

Straight length tidak “membuat flowmeter lebih akurat” secara langsung.

Yang dilakukan straight length adalah membantu menciptakan kondisi aliran yang sesuai dengan persyaratan pengukuran.

Jadi hubungan yang lebih tepat adalah:

Straight length yang sesuai
→ flow disturbance lebih terkendali
→ flow profile lebih sesuai
→ flowmeter bekerja dalam kondisi instalasi yang ditentukan
→ measurement performance lebih dapat dipertahankan.

Gambar sumber juga menghubungkan praktik instalasi tersebut dengan accuracy, reliability, repeatability, measurement uncertainty, serta pemenuhan klaim performa manufacturer.

Apa yang Terjadi Jika Flowmeter Dipasang Terlalu Dekat dengan Elbow?

Misalnya konfigurasi piping seperti ini:

Elbow → Flowmeter

Jika jaraknya terlalu pendek, flowmeter dapat menerima aliran yang masih mengalami gangguan akibat elbow.

Konfigurasinya kemudian diubah menjadi:

Elbow → Straight Pipe → Flowmeter

Straight pipe memberikan ruang bagi aliran untuk berkembang sebelum mencapai flowmeter.

Namun, berapa panjang straight pipe yang diperlukan?

Tidak bisa ditentukan hanya dengan mengatakan “minimal 20D”.

Harus dilihat dari:

jenis flowmeter,
model flowmeter,
konfigurasi elbow,
ukuran pipa,
posisi valve,
kombinasi fitting,
dan recommendation manufacturer.

Bagaimana dengan Valve?

Valve merupakan salah satu sumber disturbance yang perlu diperhatikan.

Untuk contoh Yokogawa VY Series, manufacturer menyarankan valve ditempatkan downstream dari vortex flowmeter jika memungkinkan. Jika valve harus ditempatkan upstream, persyaratannya menjadi setidaknya 20D upstream dan 5D downstream. (Yokogawa Electric Corporation)

Hal ini menunjukkan bahwa posisi komponen dalam piping dapat mengubah kebutuhan straight length.

Jadi ketika melihat piping:

Valve → Flowmeter

jangan hanya bertanya:

“Berapa diameter pipa lurusnya?”

Pertanyaan yang lebih tepat adalah:

“Flowmeter apa yang digunakan, dan apa persyaratan installation manufacturer untuk konfigurasi valve tersebut?”

Faktor yang Harus Diperiksa Sebelum Menentukan Straight Length

Straight length tidak boleh ditentukan hanya berdasarkan diameter pipa.

Beberapa faktor yang perlu diperiksa adalah:

1. Jenis flowmeter

Misalnya:

magnetic,
vortex,
ultrasonic,
Coriolis,
turbine,
dan teknologi lainnya.

2. Model flowmeter

Dua flowmeter dengan teknologi sama belum tentu mempunyai persyaratan instalasi identik.

3. Konfigurasi upstream

Perhatikan apakah terdapat:

elbow,
reducer,
expander,
tee,
valve,
pump,
atau flowmeter lain.

4. Konfigurasi downstream

Perhatikan pula komponen setelah flowmeter.

5. Diameter pipa

Karena straight length sering dinyatakan dalam D, diameter menjadi parameter dasar perhitungan.

6. Kondisi proses

Pertimbangkan kondisi fluida dan piping yang relevan terhadap teknologi flowmeter.

7. Manufacturer recommendation

Ini merupakan salah satu acuan paling penting saat menentukan installation requirement.

Knowledge Base Instrumenthub.id sendiri menekankan bahwa nilai straight run harus mengikuti teknologi flowmeter, konfigurasi piping, serta recommendation manufacturer/standard yang berlaku.

Best Practice Instalasi Flowmeter

Berikut checklist sederhana yang bisa digunakan saat melakukan review instalasi.

Sebelum instalasi

Pastikan jenis dan model flowmeter sudah diketahui.
Periksa arah aliran.
Identifikasi elbow, reducer, valve, tee, pump, dan disturbance lainnya.
Buka installation manual.
Tentukan kebutuhan upstream dan downstream.

Saat instalasi

Pastikan straight length sesuai requirement.
Pastikan flowmeter dipasang sesuai orientation yang ditentukan.
Pastikan piping tidak menghasilkan kondisi yang tidak sesuai dengan persyaratan meter.
Perhatikan akses untuk maintenance.

Saat commissioning

Verifikasi arah aliran.
Periksa kondisi piping aktual.
Bandingkan actual straight length dengan drawing atau installation requirement.
Pastikan konfigurasi valve sesuai desain.
Bandingkan indikasi flow dengan reference measurement jika diperlukan.

Troubleshooting: Flowmeter Membaca Tidak Akurat

Jika flowmeter menunjukkan pembacaan yang mencurigakan, jangan langsung menyimpulkan bahwa sensor rusak.

Gejala

Reading flowmeter terlalu tinggi, terlalu rendah, atau tidak stabil.

Kemungkinan penyebab

straight run tidak memenuhi requirement,
elbow terlalu dekat,
valve terlalu dekat,
flow profile terganggu,
kondisi proses memang berubah,
pemasangan tidak sesuai orientation,
pipe tidak berada pada kondisi yang dipersyaratkan,
atau terdapat masalah lain pada instrument.

Pemeriksaan

Mulai dari instalasi:

Periksa arah flow
↓
Periksa kondisi piping
↓
Identifikasi disturbance upstream/downstream
↓
Ukur straight length aktual
↓
Bandingkan dengan installation manual
↓
Periksa kondisi proses
↓
Lanjutkan ke pemeriksaan instrument

Pendekatan ini lebih baik daripada langsung melakukan recalibration tanpa mencari penyebab sebenarnya.

Kesalahan Umum dalam Memahami Straight Run

1. Menganggap 20D/5D berlaku untuk semua flowmeter

Ini adalah kesalahan paling penting.

20D/5D adalah contoh konfigurasi, bukan aturan universal.

2. Hanya memperhatikan upstream

Downstream juga dapat mempunyai persyaratan tertentu.

3. Hanya menghitung diameter tanpa melihat fitting

10D setelah straight pipe biasa tidak selalu berarti sama dengan 10D setelah konfigurasi elbow atau valve tertentu.

4. Tidak membaca installation manual

Manufacturer biasanya memberikan diagram instalasi berdasarkan konfigurasi piping tertentu.

5. Menganggap straight run hanya masalah akurasi

Instalasi yang sesuai juga berkaitan dengan pencapaian performa pengukuran yang ditentukan untuk perangkat.

Kesimpulan

Straight length penting karena kondisi aliran sebelum flowmeter dapat memengaruhi kualitas pengukuran.

Elbow, reducer, valve, pump, tee, dan komponen piping lainnya dapat menghasilkan flow disturbance berupa perubahan distribusi kecepatan dan turbulensi.

Pipa lurus memberikan ruang bagi aliran untuk berkembang sebelum mencapai titik pengukuran sehingga kondisi flow profile menjadi lebih sesuai dengan kebutuhan flowmeter.

Pada gambar sumber, contoh yang digunakan adalah:

≥20D upstream + ≥5D downstream

dengan diameter pipa 100 mm menghasilkan:

2,0 m upstream + 0,5 m downstream.

Tetapi angka tersebut tidak boleh dianggap sebagai aturan universal. Dokumentasi manufacturer menunjukkan bahwa kebutuhan straight length dapat berbeda berdasarkan teknologi flowmeter dan konfigurasi piping. Sebagai contoh, Yokogawa VY Series menggunakan beberapa nilai berbeda, mulai dari 5D, 10D hingga 20D untuk kondisi tertentu. (Yokogawa Electric Corporation)

Jadi prinsip yang paling aman adalah:

Jangan menentukan straight run hanya berdasarkan rule of thumb. Tentukan berdasarkan jenis flowmeter, konfigurasi piping, dan installation requirement manufacturer.

Dengan begitu, straight run bukan hanya soal memenuhi angka D, tetapi merupakan bagian dari engineering design untuk menjaga kualitas pengukuran flow.

FAQ

Apakah straight length sama dengan straight run?

Dalam konteks instalasi flowmeter, kedua istilah tersebut sering digunakan untuk merujuk pada panjang pipa lurus yang dibutuhkan sebelum atau sesudah flowmeter. Manufacturer dapat menggunakan istilah straight pipe length, straight run, atau istilah sejenis.

Apakah semua flowmeter membutuhkan 20D upstream dan 5D downstream?

Tidak. Kebutuhannya bergantung pada teknologi, model flowmeter, dan konfigurasi piping.

Apa arti 20D?

20D berarti panjang straight pipe sebesar 20 kali diameter acuan D. Jika D = 100 mm, maka 20D = 2.000 mm atau 2 meter.

Kenapa upstream biasanya perlu diperhatikan?

Karena disturbance sebelum flowmeter dapat mengubah flow profile yang masuk ke sensor.

Apakah elbow memengaruhi akurasi flowmeter?

Elbow dapat mengganggu distribusi kecepatan dan menghasilkan kondisi aliran yang berbeda dari kondisi yang dibutuhkan flowmeter. Besarnya pengaruh bergantung pada teknologi dan konfigurasi instalasi.

Apakah valve boleh dipasang sebelum flowmeter?

Tergantung jenis dan model flowmeter. Untuk contoh Yokogawa VY Series, valve lebih disarankan berada downstream; jika valve harus upstream, kebutuhan straight pipe dapat menjadi ≥20D upstream dan ≥5D downstream. (Yokogawa Electric Corporation)
