Kenapa Drain Hole pada Orifice Plate Bisa Tersumbat? Penyebab, Dampak, dan Cara Troubleshooting

Written by

Pada sistem flow measurement menggunakan orifice plate, drain hole merupakan lubang kecil yang dapat digunakan pada aplikasi tertentu untuk membantu mengeluarkan liquid atau condensate yang terakumulasi pada bagian bawah pipeline.

Sekilas, drain hole terlihat seperti fitur sederhana. Namun karena ukurannya relatif kecil dan berada langsung pada primary flow element, masalah seperti plugging dapat berdampak pada kondisi aliran dan akhirnya mempengaruhi pengukuran differential pressure (DP).

Masalahnya sering tidak berhenti pada lubang yang tersumbat.

Jika drain hole tidak lagi dapat menjalankan fungsinya, liquid yang terbawa oleh gas dapat tertahan di sekitar orifice. Kondisi ini berpotensi mengubah kondisi hidraulik di area pengukuran dan membuat indikasi flow menjadi tidak sesuai dengan kondisi proses.

Karena itu, ketika flow reading mulai aneh pada gas service, drain hole dan kemungkinan liquid accumulation perlu masuk dalam daftar pemeriksaan.

Apa Fungsi Drain Hole pada Orifice Plate?

Orifice plate bekerja dengan membuat restriction pada pipeline. Perubahan kecepatan dan tekanan akibat restriction tersebut digunakan untuk menghasilkan differential pressure yang kemudian diukur oleh DP transmitter.

Secara sederhana:

Gas flow → Orifice plate → Differential pressure → DP transmitter → Flow calculation

Pada gas service tertentu, gas dapat membawa condensate atau liquid.

Karena pengaruh gravitasi, liquid cenderung bergerak menuju bagian bawah pipeline. Jika liquid tertahan di sekitar orifice plate, kondisi tersebut dapat mengganggu kondisi pengukuran.

Drain hole memberikan jalur kecil bagi liquid tersebut untuk keluar.

Untuk konfigurasi horizontal tertentu, manufacturer seperti Endress+Hauser menjelaskan penggunaan drain hole pada gas dengan kemungkinan pembentukan condensate, sedangkan vent hole digunakan pada liquid service ketika gas perlu dikeluarkan. (BDIH Download)

Jadi fungsi drain hole dapat diringkas sebagai:

Membantu mencegah liquid atau condensate terakumulasi di sekitar orifice pada aplikasi yang sesuai.

Mengapa Drain Hole Bisa Tersumbat?

Drain hole mempunyai diameter yang jauh lebih kecil daripada diameter pipeline. Karena itu, material yang mungkin tidak bermasalah pada main pipe dapat menjadi masalah serius pada lubang kecil tersebut.

Beberapa penyebab yang umum antara lain:

1. Dirt atau Partikel Padat

Gas atau fluida proses dapat membawa:

  • debu,
  • rust particle,
  • scale,
  • corrosion product,
  • atau partikel dari upstream equipment.

Ketika material tersebut mencapai area drain hole, sebagian dapat tertahan pada opening.

2. Scale

Pada proses tertentu, mineral atau material terlarut dapat membentuk deposit pada permukaan logam.

Deposit awal yang kecil dapat berkembang secara bertahap hingga diameter efektif drain hole semakin mengecil.

Akibatnya:

Deposit → opening mengecil → kemampuan drain berkurang → liquid accumulation meningkat

3. Wax atau Hydrocarbon Deposit

Pada hydrocarbon service tertentu, wax atau heavy hydrocarbon dapat menempel pada permukaan dan membentuk deposit.

Masalah ini menjadi lebih mungkin apabila kondisi temperatur proses memungkinkan terbentuknya deposit.

Karena itu, troubleshooting tidak cukup hanya melihat orifice plate. Engineer juga perlu memahami karakteristik fluida dan kondisi proses.

4. Sludge atau Material Lengket

Pada service yang mengandung material kental atau kontaminan, drain hole dapat mengalami plugging lebih cepat.

Hal ini menjadi salah satu alasan mengapa drain hole tidak dapat dianggap sebagai solusi universal untuk semua jenis fluida.

5. Korosi

Produk korosi dapat terbawa oleh aliran dan kemudian menumpuk pada opening kecil.

Selain plugging, korosi juga dapat mengubah kondisi geometrik orifice plate.

Padahal geometri primary element merupakan bagian penting dalam flow measurement.

Apa Dampaknya Jika Drain Hole Tersumbat?

Dampak utama bukan sekadar “air tidak bisa keluar”.

Urutan masalahnya dapat digambarkan sebagai berikut:

Drain hole tersumbat
↓
Liquid tidak dapat keluar dengan baik
↓
Liquid/condensate terakumulasi
↓
Kondisi aliran di sekitar orifice berubah
↓
Pressure distribution dapat berubah
↓
Differential pressure yang terukur dapat terpengaruh
↓
Flow indication berpotensi mengalami error

Dengan kata lain, masalah mekanis yang terlihat kecil pada orifice plate dapat berkembang menjadi measurement problem pada control room.

Bagaimana Liquid Accumulation Mengganggu Flow Measurement?

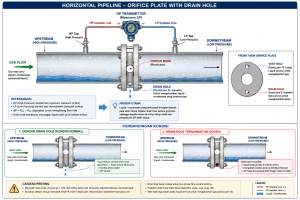

Untuk memahami masalah ini, lihat hubungan antara primary element dan transmitter.

Pada kondisi normal:

              DP TRANSMITTER
                 ┌───────┐
          HP ───►│  ΔP   │◄─── LP
                 └───────┘
                   ▲   ▲
                   │   │
                impulse lines
                   │   │
        ┌──────────┴───┴──────────┐
 GAS →  │      ORIFICE PLATE      │  → GAS
        │             ○           │
        │        main bore        │
        └─────────────────────────┘

DP transmitter mengukur:

ΔP=PHP−PLP

Nilai differential pressure tersebut kemudian digunakan oleh flow calculation.

Jika terdapat liquid accumulation di sekitar orifice, kondisi yang diasumsikan dalam measurement system dapat berubah.

Itulah sebabnya flow reading yang salah tidak selalu berarti DP transmitter rusak.

Masalah bisa berasal dari primary element atau kondisi piping.

Apakah Drain Hole Tersumbat Selalu Menyebabkan Flow Reading Tinggi?

Tidak bisa disimpulkan secara universal.

Ini kesalahan troubleshooting yang cukup umum.

Ketika flow indication menunjukkan nilai yang tidak sesuai, operator kadang langsung menyimpulkan:

“Drain hole mampet, berarti flow pasti terbaca lebih tinggi.”

Padahal arah dan besarnya error bergantung pada konfigurasi sistem, distribusi tekanan, lokasi tapping, kondisi liquid accumulation, serta kondisi proses.

Karena itu, diagnosis yang benar harus menggunakan pendekatan:

Gejala → Kemungkinan penyebab → Pemeriksaan → Corrective Action

Bukan:

Gejala → langsung ganti transmitter.

Gejala Drain Hole Mengalami Plugging

Tidak semua plugging akan langsung terlihat dari control room.

Beberapa indikasi yang dapat muncul adalah:

Flow reading tidak sesuai dengan kondisi proses

Misalnya operator mengetahui bahwa kondisi operasi relatif stabil, tetapi flow indication berubah secara tidak wajar.

Reading menjadi tidak stabil

Flow indication dapat menunjukkan fluktuasi yang tidak sejalan dengan perubahan proses.

Namun, perlu diingat bahwa proses yang memang fluktuatif juga dapat menghasilkan gejala yang sama.

Karena itu, jangan langsung menyalahkan drain hole.

Perbedaan dengan reference measurement

Jika tersedia flow measurement lain atau metode verifikasi independen, perbandingan dapat membantu menentukan apakah masalah berasal dari measurement system.

DP berubah tanpa perubahan proses yang jelas

Jika process pressure dan kondisi operasi relatif stabil tetapi ΔP berubah secara tidak wajar, pemeriksaan terhadap primary element dan impulse system layak dilakukan.

Troubleshooting Drain Hole Orifice Plate Tersumbat

Gejala: Flow Reading Tidak Sesuai

Kemungkinan Penyebab

  • drain hole tersumbat,
  • liquid accumulation,
  • impulse line tersumbat,
  • leakage pada impulse line,
  • pressure tapping bermasalah,
  • orifice plate salah orientasi,
  • kondisi proses berubah,
  • DP transmitter mengalami masalah.

Pemeriksaan

  1. Verifikasi actual process condition.
  2. Bandingkan dengan pressure dan flow indication lain jika tersedia.
  3. Periksa kondisi DP transmitter.
  4. Periksa HP dan LP impulse line.
  5. Periksa kemungkinan liquid accumulation.
  6. Jika kondisi keselamatan dan prosedur memungkinkan, inspeksi orifice plate.
  7. Periksa kondisi drain hole terhadap kemungkinan plugging.

Corrective Action

Tindakan bergantung pada hasil pemeriksaan.

Jika ditemukan plugging, pembersihan atau penggantian komponen dilakukan sesuai prosedur plant dan rekomendasi manufacturer.

Jangan membersihkan orifice plate pada kondisi bertekanan atau berbahaya tanpa prosedur isolasi, depressurization, dan izin kerja yang sesuai.

Gejala: DP Transmitter Tidak Stabil

Kemungkinan Penyebab

  • proses memang berubah,
  • intermittent condensate,
  • liquid accumulation,
  • impulse line partially blocked,
  • gas/liquid pocket,
  • leakage,
  • transmitter problem.

Pemeriksaan

Pisahkan antara:

Process problem

dan

Measurement system problem.

Salah satu cara pendekatan adalah melihat apakah parameter proses lain juga menunjukkan fluktuasi yang sama.

Jika hanya flow/DP indication yang berfluktuasi sementara parameter proses lain stabil, measurement system perlu diperiksa lebih lanjut.

Gejala: Drain Hole Berulang Kali Tersumbat

Jika drain hole sudah dibersihkan tetapi kembali tersumbat, jangan hanya mengulangi pekerjaan cleaning.

Cari penyebab dasarnya.

Periksa:

  • kualitas/kebersihan fluida,
  • corrosion product dari upstream,
  • kemungkinan scale,
  • wax,
  • sludge,
  • solid particle,
  • temperatur proses,
  • kemungkinan condensate,
  • dan desain primary element.

Masalah berulang biasanya menunjukkan bahwa root cause belum diselesaikan.

Apakah Drain Hole Boleh Dibersihkan dengan Kawat?

Secara praktis, teknisi mungkin tergoda menggunakan kawat atau benda kecil untuk membuka lubang.

Tetapi pendekatan ini perlu hati-hati.

Orifice plate adalah precision primary element. Perubahan kecil pada geometri tertentu dapat mempengaruhi karakteristik pengukuran.

Karena itu, metode cleaning harus mengikuti prosedur maintenance yang berlaku dan mempertimbangkan material serta desain plate.

Jangan memperbesar drain hole dengan cara:

  • mengebor ulang,
  • mengikir,
  • memperbesar opening,
  • atau melakukan machining tanpa engineering approval.

Tujuannya bukan hanya membuat lubang kembali terbuka.

Geometri primary element harus tetap sesuai dengan desain measurement.

Jangan Langsung Memperbesar Drain Hole

Ini salah satu kesalahan troubleshooting yang perlu dihindari.

Misalnya ditemukan:

“Lubangnya terlalu kecil dan gampang mampet.”

Solusi yang terlihat sederhana adalah memperbesar lubang.

Namun, drain hole merupakan bagian dari konfigurasi orifice plate. Penambahan flow path dapat mempengaruhi karakteristik measurement.

Karena itu:

Plugging problem ≠ otomatis harus memperbesar drain hole.

Evaluasi terlebih dahulu:

  • process fluid,
  • particle loading,
  • condensate,
  • required accuracy,
  • orifice geometry,
  • applicable standard,
  • flow calculation,
  • dan manufacturer recommendation.

ISO 5167-2:2022 menetapkan geometri serta kondisi penggunaan orifice plate dalam sistem pengukuran differential pressure dan berlaku pada scope tertentu, termasuk conduit yang penuh dan fluida yang dapat dianggap single phase. (ISO)

Bagaimana Mencegah Drain Hole Tersumbat?

Pencegahan lebih baik daripada menunggu flow measurement mengalami masalah.

1. Evaluasi Kebersihan Fluida

Ketahui apakah gas membawa:

  • solid,
  • liquid,
  • corrosion product,
  • wax,
  • atau contaminant lainnya.

2. Perhatikan Kondisi Upstream

Jika material yang menyumbat berasal dari upstream, membersihkan drain hole saja tidak menyelesaikan masalah.

Perlu dicari sumber kontaminasinya.

3. Monitor Condensate

Pada gas service, perubahan temperatur dapat berhubungan dengan pembentukan condensate.

Karena drain hole ditujukan untuk kondisi tertentu yang melibatkan liquid/condensate, process condition harus menjadi bagian dari evaluasi.

4. Pastikan Orientasi Benar

Untuk konfigurasi horizontal yang memang menggunakan drain hole, posisi drain hole harus sesuai dengan desain.

Manufacturer tertentu secara eksplisit menetapkan bahwa konfigurasi vent/drain hole tertentu digunakan pada horizontal pipe. (BDIH Download)

Jangan mengubah orientasi berdasarkan asumsi bahwa semua orifice plate mempunyai konfigurasi yang sama.

5. Ikuti Manufacturer Recommendation

Ukuran dan konfigurasi drain hole tidak boleh ditentukan hanya berdasarkan kebiasaan teknisi.

Sebagai contoh, Endress+Hauser memberikan ukuran vent/drain hole tertentu berdasarkan diameter orifice pada produk yang didokumentasikan. Ini menunjukkan bahwa ukuran hole merupakan bagian dari desain produk, bukan angka universal yang dapat diterapkan ke semua orifice plate. (BDIH Download)

Drain Hole dan Two-Phase Flow

Hal penting lainnya: drain hole bukan alat untuk membuat pengukuran two-phase flow menjadi akurat.

ISO 5167-2:2022 menyatakan scope penggunaannya untuk kondisi tertentu, termasuk fluida yang dapat dianggap single phase dan aliran yang sesuai dengan batasan standard tersebut. (ISO)

Jika pipeline memang mengalami gas-liquid two-phase flow secara kontinu, persoalannya jauh lebih kompleks daripada sekadar liquid yang sesekali terakumulasi di bawah orifice.

Dalam kondisi tersebut, engineer perlu mengevaluasi teknologi measurement yang memang sesuai untuk service tersebut.

Jadi:

Drain hole membantu mengelola liquid accumulation pada aplikasi tertentu; drain hole bukan solusi universal untuk two-phase flow measurement.

Drain Hole vs Impulse Line: Jangan Tertukar

Saat flow reading bermasalah, dua area yang sering diperiksa adalah orifice plate dan impulse line.

Keduanya berbeda.

Masalah Drain Hole Impulse Line
Lokasi Pada orifice plate Jalur dari pressure tap ke DP transmitter
Fungsi Membantu drain liquid/condensate pada aplikasi tertentu Mentransmisikan pressure ke transmitter
Masalah umum Plugging, deposit Plugging, leakage, gas/liquid accumulation
Dampak Dapat mempengaruhi kondisi pengukuran Dapat mengubah pressure yang diterima transmitter
Troubleshooting Inspeksi primary element Inspeksi tubing, valve, manifold, dan kondisi fluida

Keduanya dapat menghasilkan gejala yang mirip.

Karena itu, troubleshooting harus dilakukan secara sistematis.

Kapan Harus Mempertimbangkan Desain Lain?

Jika drain hole terus mengalami plugging karena karakteristik fluida, masalahnya mungkin bukan sekadar maintenance.

Engineer dapat mempertimbangkan kembali:

  • konfigurasi primary element,
  • desain orifice,
  • eccentric orifice,
  • piping arrangement,
  • upstream filtration,
  • condensate management,
  • atau teknologi flowmeter lain.

Pemilihan tersebut harus dilakukan berdasarkan process condition dan measurement requirement, bukan hanya berdasarkan masalah plugging.

Checklist Pemeriksaan di Lapangan

Sebelum menyimpulkan bahwa drain hole adalah penyebab flow reading bermasalah, periksa:

  • Apakah actual process flow memang stabil?
  • Apakah gas membawa condensate?
  • Apakah terdapat liquid accumulation?
  • Apakah drain hole berpotensi tersumbat?
  • Apakah orifice plate terpasang dengan orientasi yang benar?
  • Apakah HP dan LP tapping benar?
  • Apakah impulse line bersih?
  • Apakah terdapat leakage?
  • Apakah DP transmitter bekerja normal?
  • Apakah ada perubahan process pressure?
  • Apakah terdapat deposit atau corrosion product?
  • Apakah masalah plugging berulang?
  • Apakah desain drain hole sesuai dokumen engineering/manufacturer?

Kesimpulan

Drain hole pada orifice plate dapat tersumbat karena dirt, scale, corrosion product, wax, sludge, atau material lain yang terbawa fluida.

Masalah tersebut perlu diperhatikan terutama pada gas service yang berpotensi membawa liquid atau condensate.

Jika drain hole tersumbat, liquid yang seharusnya dapat keluar dari area bawah orifice berpotensi terakumulasi. Kondisi tersebut dapat mengubah kondisi aliran dan pressure distribution sehingga differential pressure measurement dan flow indication berpotensi terganggu.

Namun, troubleshooting tidak boleh berhenti pada kesimpulan:

“Flow salah berarti drain hole mampet.”

Masalah yang sama dapat disebabkan oleh process fluctuation, impulse line, pressure tapping, leakage, instalasi orifice plate, maupun DP transmitter.

Pendekatan yang lebih tepat adalah:

Gejala → Kemungkinan Penyebab → Pemeriksaan → Corrective Action

Dan jika drain hole terus mengalami plugging, jangan langsung memperbesar lubang. Evaluasi kembali process condition, cleanliness, primary-element design, applicable standard, dan manufacturer recommendation.

Pada akhirnya, drain hole memang kecil, tetapi karena berada pada primary flow element, perubahan atau kerusakan pada bagian tersebut perlu diperlakukan sebagai bagian dari flow measurement engineering, bukan sekadar pekerjaan cleaning.

FAQ

Apa penyebab paling umum drain hole orifice plate tersumbat?

Penyebabnya bergantung pada service. Material seperti dirt, scale, corrosion product, wax, sludge, atau solid particle dapat menyebabkan plugging.

Apakah drain hole yang tersumbat pasti membuat flow reading tinggi?

Tidak. Arah dan besarnya error tidak dapat ditentukan hanya dari informasi bahwa drain hole tersumbat. Kondisi pressure distribution dan sistem measurement secara keseluruhan harus diperiksa.

Apakah drain hole harus selalu ada pada orifice plate?

Tidak. Penggunaan drain hole bergantung pada service, orientasi piping, kemungkinan liquid accumulation, desain primary element, standard, dan manufacturer recommendation.

Bolehkah drain hole diperbesar agar tidak mudah tersumbat?

Jangan dilakukan tanpa evaluasi engineering. Drain hole merupakan bagian dari konfigurasi orifice plate dan perubahan dimensinya dapat mempengaruhi karakteristik measurement.

Apakah drain hole cocok untuk two-phase flow?

Drain hole bukan solusi universal untuk continuous two-phase flow measurement. Scope ISO 5167-2:2022 sendiri mencakup kondisi tertentu untuk pengukuran menggunakan orifice plate, termasuk fluida yang dapat dianggap single phase. (ISO)

Apa yang harus diperiksa jika flow reading tiba-tiba tidak normal?

Periksa kondisi proses, orifice plate, drain hole, pressure tapping, impulse line, leakage, manifold, dan DP transmitter. Jangan langsung mengganti transmitter sebelum sumber masalah diisolasi.

REFERENSI TEKNIS

  • ISO 5167-2:2022 — Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full — Part 2: Orifice plates. Standard ini menjelaskan geometri serta kondisi penggunaan orifice plate dalam differential-pressure flow measurement. (ISO)
  • ISO 5167-1:2022 — General principles and requirements. Membahas prinsip umum pengukuran, instalasi, dan penentuan uncertainty untuk differential-pressure flow measurement. (ISO)
  • Endress+Hauser — Technical Information, Deltatop. Dokumentasi manufacturer yang menjelaskan aplikasi vent hole untuk liquid service dan drain hole untuk gas service dengan condensate, termasuk ketentuan konfigurasi dan ukuran pada produk terkait. (BDIH Download)

About Mohamad Yani

Leave A Comment...

*
